Atmel arranque 1: Estudio de Atmel y programador (8 / 10 paso)

Paso 8: Opcional: comentarios sobre herramientas para electrónica

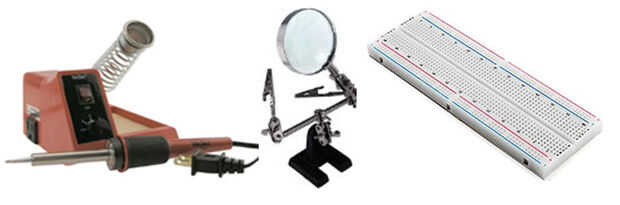

Figura 7: Izquierda: Weller soldadura estación; medio: mano; derecha: protoboard

La realización exitosa de la Atmel Inicio Instructables requiere generalmente para soldar, equipos, herramientas manuales, conocimiento para utilizar un experimentador protoboard prototipo y componentes electrónicos pertinentes y conocimiento para utilizar Atmel Studio 6 (que es gratis) y programa en C y C++. Esto y otros Instructables pueden proporcionar algunas sugerencias (y lo harán) pero la base de conocimiento es grande y está fuera del alcance de la presente Instructable. Ver Refence [13] para algunos enlaces sobre herramientas para la electrónica.

Para cualquier trabajo con electrónica, el taller debe tener un buen conjunto de herramientas incluyendo un multímetro, soldadura, equipos, herramientas y piezas. Radio Shack tiene una buena selección de herramientas para el trabajo de la electrónica sin dejar de mencionar la mayoría de las piezas necesarias para los proyectos.

  1. Para el multímetro, es generalmente mejor para encontrar un con auto cierre y capaz de medir ohmios, voltaje DC y AC, DC mA, transistor hfe (ganancia). Algunos pueden medir la capacitancia y la inductancia. Compruebe Radio Shack para algunos buenos. Barato en Amazon: Etekcity Multímetro Digital Velleman DVM850BL cuesta cerca de $10 en Amazon.com y ver los comentarios allí. Generalmente la marca Fluke ofrece muy buen rendimiento pero a precio más alto. Compruebe también Sears y Home Depot.

  2. El equipo de soldadura incluye una estación de soldadura con control de temperatura como WLC100 Weller (Amazon por $50) o una soldadura de hierro como los SP25NUS Weller obras (Amazon por unos $15) ok. Sin embargo, estaciones de soldadura con control de temperatura que la temperatura se establece y regula. Una estación de soldadura con sistema de lectura digital de la temperatura es realmente mejor como el Elenco SL30A. La lectura de la temperatura es importante ya que la temperatura debe estar sobre 225C para fundir pero no tan caliente [15] los componentes del humo de la soldadura de 60-40. Generalmente corro alrededor de 330C. Weller es una buena marca. También puede consultar para estaciones de soldadura Hakko. Es probablemente una buena idea para comprobar puntas intercambiables y encontrar algunas con las puntas afiladas del orden de 0,3 mm.

  3. En cuanto a la soldadura, puede utilizarse el 60-40 base de resina o soldadura sin plomo más nuevo. Generalmente el diámetro de la soldadura debe ser en el rango de 0,6 mm a 1mm de diámetro. No utilice ácido base soldadura como podría utilizarse para plomería. Consultar por ejemplo la referencia [7] para soldar información. La soldadura se puede encontrar en Radio Shack o buscando en Amazon.com para uno de los diámetros de 0.6 mm, 0,8 mm y 1,0 mm para encontrar algunas opciones adecuadas (por ejemplo de búsqueda: "1 mm de soldadura"). La soldadura de plata electrónica más nuevos no debe confundirse con las plata soldadores para la joyería que tienen mucha mayor temperatura de fusión.

  4. Herramientas incluyendo ayudar a manos, pelacables, tenazas, alicates, alicates de punta larga, pueden encontrarse en un número de tiendas, incluyendo Sears, Puerto de carga de herramientas, Home Depot y Lowes entre otros archivos, taladradoras eléctricas y bits. Una buena serie de herramientas de mano será indispensable para el trabajo algún día.

    La mano tiene dos clips de cocodrilo en un bar con una lupa; Estos son muy útiles para posicionar y soldar los cables sin que se quemen los dedos. Muchas versiones existen como el MZ101B SE de $6 en Amazon.com.

    Excepto la taladradora y cortadora tornillo, las herramientas deben ser pequeño ya que el cable y los componentes asociados con el MCU son pequeñas. Por ejemplo, el cortador de alambre Hakko CHP-170 es la más conveniente (Amazon.com) que Stanley 84-105 (Amazon.com). Los alicates de punta larga deben tener puntas 1mm pero no se deben doblar fácilmente. También Compruebe para alicates de punta.

    Un cortador de tornillo se puede encontrar en el hogar Depot como Urrea P 298 o 298.

    Algunos archivos de la aguja se pueden encontrar en HarborFreight.com y HomeDepot.com entre otros.

    Un taladro eléctrico se puede encontrar en muchos lugares y deben ser capaces de aceptar hasta brocas de 3/8 pulgada mínimo. Taladros inalámbricos de energía son aceptables y fáciles de usar. También recoge una serie de brocas que incluyen cerca de 20 bits con tamaños de aproximadamente 1/16" a 1/2". 1/2" tendrá que tener una caña de 3/8" a 3/8" mandril.

  5. Algún día, los aficionados probablemente querrá añadir equipos electrónicos y ópticos como un osciloscopio, generador de funciones, fuentes de alimentación, RF y analizadores de espectro ópticos y un stock importante de circuitos integrados, resistencias, condensadores, interruptores, conectores, cables y sin dejar de mencionar el hardware incluyendo la amplia gama de tamaños de tornillos, arandelas, cajas de plástico, metal común... Eventualmente usted tendrá una pequeña tienda de máquina (sugerencia: LittleMachineShop.com y HarborFreight.com) tal vez la capacidad para producir placas de circuito impreso (PCB) mediante Eagle Cad (gratis). EBay.com tiene a menudo barato usado pero garantizado equipos de prueba de trabajo.

  • Tablero de prototipo del experimentador (a menudo llamado un protoboard) puede encontrarse en muchas fuentes como Amazon (buscar "Protoboard sin soldadura"). Comienzan en aproximadamente $5. Encontrar uno cerca de 6 pulgadas de largo como BB830. Algunos vienen con los cables. Otros vienen montados en un forro con conectores de metal, y algunos tienen fuentes de alimentación incorporado (breadboards de búsqueda). Las placas de potencia son más caras por supuesto pero pueden ser realmente imprescindibles a veces.

  • Mientras que Amazon y EBay tienen pocos componentes electrónicos, es una muy buena idea familiarizarse con Digiky.com, Mouser.com, Allied electronics, Jameco.com y Newark.com (Newark Electronics). El futuro de Radio Shack en este momento no se sabe pero siempre fue un gran lugar para encontrar solo la parte derecha o la herramienta.
