Paso 6: Construir un adaptador para el programador

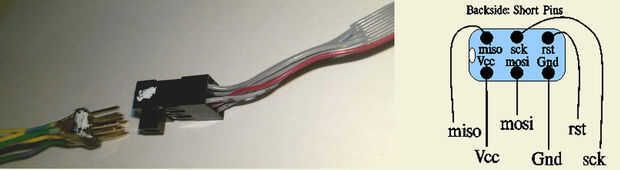

Figura 5: Los conectores de 6 pines con los puntos blancos. Los cables han sido soldados a la porción corta de los pines para el conector del adaptador M2x3 (izquierda). Figura 6: El adaptador de 6 pines M2x3 visto desde el lado del pasador corto. Tenga en cuenta el punto blanco en el lado de los pines de Vcc y Miso.
Como se verá, el uso de Breadboards del experimentador hacer trabajo fácil y rápido de prototipos circuitos MCU. Sin embargo, debe construirse un cable adaptador para conectar el conector hembra de 6 pines del programador al tablero del experimentador. El cable del adaptador es construido por 24Ga sólido alambre a los pernos en un encabezado de macho que consiste en 2 filas de 3 pines de soldadura. Figura 5 (izquierda) muestra el adaptador con un extremo con el encabezado macho de 6 pines, M2x3 denota, para conectar con el programador. Podría ser una buena idea de hacer varios adaptadores ya que cualquier trabajo con MCU en tableros del experimentador se requiere uno. Consulte la lista de piezas para las fuentes.
Como nota, estos Atmel Inicio Instructables requerirá por lo menos para soldar el adaptador y luego el resto puede lograrse con breadboards del experimentador. Sin embargo, no se puede crear dispositivos realmente funcionales sin un conjunto básico de herramientas. Para una discusión de herramientas y equipos de soldadura refiérase al paso 8. Ver referencia [13] para un tutorial de soldado.
Antes de empezar, colocar un punto de pintura blanca en el conector del programador cerca de pin 1 para que sea fácil de identificar. En realidad, el producto llamado White-Out, disponible en tiendas de suministros de oficina, se seca mucho más rápido. El programador de Atmel tiene una raya roja en el cable de cinta para indicar modalidad 1 para el cable. Coloque el punto blanco en el lado del conector del programador más cercano a la línea roja (ver figuras 5). Consulte la guía del usuario [7].
Generalmente, el encabezado recibido como doble fila es muy largo y necesita ser cortado a las dimensiones de 2 x 3 con cortadores de alambre.
Cortar algunos cables de conductor sólido 6-8 pulgadas de largo, el aislamiento de ambos extremos (aproximadamente ¼") y soldadura de los extremos cortos de las clavijas M2x3. Cables trenzados no funcionan para esta aplicación ya que los cables se deben utilizar con protoboard del experimentador. El constructor podría ser más fácil en las fauces de una 'tercera mano' y los pelados del cable en la otra mandíbula M2x3 y coloque los dos para soldar. Generalmente capa de las piezas a unir con soldadura antes de la colocación. Asegúrese de la soldadura en los extremos más cortos de los pernos y no aplicar la plancha durante más de un segundo o dos desde el retén de plástico no debe ser derretido.
Una vez que han sido soldados todos los cables entonces cualquiera de dos procedimientos puede utilizarse hasta el final. La primera cubre procedimiento que tubería de encogimiento de los empalmes de la soldadura con calor seguido de una capa de epoxy de curado rápido para mantener los cables fijos. Sin embargo, he notado que los pernos puedan pasar si pegamento no se aplica también a los extremos cortos de las clavijas. El segundo procedimiento cubre la parte trasera completa con epoxy y tubería del encogimiento del hojas del fuego. El epoxi agrega fuerza a las articulaciones así como aislamiento eléctrico (ver figura 5).
Añada una gota de blanco al lado del adaptador que coincidirá con el lado del zócalo del programador con blanco (ver figura 5).
Por último y quizás lo más importante, identifique cada cable con los nombres de Atmel, MOSI, MISO, SCK, RST, Vcc y Gnd (Figura 5, derecha). Nadie quiere pasar tiempo buscando el arreglo de la perno en el programador antes de instalar los cables en el MCU. Yo generalmente cortar pequeños pedazos de papel y escribir el nombre en ellos y tomar la cinta y cinta para el cable (el papel cuelga el alambre como una pequeña bandera en un poste). Tabla 1 proporciona las definiciones de las siglas.
El estudio de Atmel, programador y adaptador se utilizará en el artículo 2 de inicio de Atmel.
