Atmel arranque 1: Estudio de Atmel y programador (3 / 10 paso)

Paso 3: Instalación de Atmel ATATMEL-hielo-básico

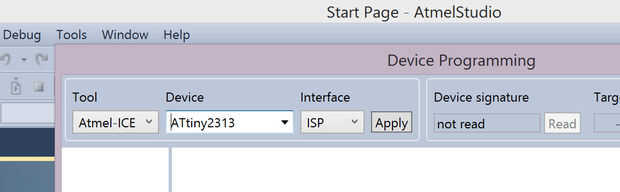

Figura 4: Busque el botón 'Aplicar': Herramientas > Programación del dispositivo.

El depurador/programador de Atmel hielo utiliza controladores nativos de Windows y los carga como. Después de instalar el AS6 como en el paso 1 antes mencionado, instalar el hielo Atmel como sigue.

  1. Si está abierto, cierre AS6.

  2. Coloque el hielo Atmel al ordenador puerto USB utilizando el cable USB. El equipo muestra un mensaje de estado que están instalando los controladores Atmel hielo.

  3. Conecte el cable de cinta al lado del programador AVR.

  4. Conecte el programador al puerto USB de la PC.

  5. Inicio AS6.

  6. Ejecute el administrador de dispositivos de Windows en el PC con uno de los métodos siguientes. Elegir el método más fácil para la instalación de Windows. Hemos probado Windows 7 y 8.

    6.A el administrador de dispositivos A:

    Win7: Haga clic en Inicio (abajo a la izquierda), abra Panel de Control, haga doble clic en Administrador de dispositivos

    Win8: Derecha Haz clic en el símbolo de Windows (abajo a la izquierda), haga clic en Panel de Control, haga doble clic en Administrador de dispositivos

    Administrador de dispositivos 6.B B:

    Win7: Haga clic en 'Inicio' en el PC, haga clic con el botón derecho 'PC', a la izquierda, haga clic en 'administrar'.

    Win8: Derecha Haz clic en el símbolo de Windows (abajo a la izquierda), haga clic en Administrador de dispositivos.

    Administrador de dispositivos 6.C C:

    Win7: Haga clic en 'Inicio' en el PC, ingrese las palabras administrador de dispositivos en el cuadro de búsqueda de texto.

    Win8: En pantalla de inicio (con azulejos activos), haga clic en lupa (arriba a la derecha) o simplemente empezar a escribir administrador de dispositivos y seleccione Administrador de dispositivos.

    Administrador de dispositivos 6.D D:

    Win7 o Win8: AS6 abierto, a continuación, haga clic en la secuencia de menú superior: Herramientas > símbolo del sistema; continuación, escriba administrador de dispositivos.

    Administrador de dispositivos 6.E E:

    Win7 o Win8: Abra el explorador de windows y desplácese a C:\Windows\System32. Haga clic en 'cmd.run' a continuación, escriba administrador de dispositivos.

  • Verificar la instalación del programador

    7.A en Administrador de dispositivos, haga clic en el + junto a "Dispositivos de interfaz humana" y verificar la presencia del elemento 'USB dispositivo de entrada'. Desenchufar el programador debe eliminar el elemento correspondiente de 'USB dispositivo de entrada'. Asegúrese de que vuelva a conectar el programador.

    7.B en AS, abrir la secuencia de la parte superior del menú Vista > herramientas disponibles de Atmel y compruebe que el programador de hielo.

  • Seleccione el menú 'Herramientas' y luego 'Dispositivo de programación'. Seleccione el cuadro desplegable de 'Herramienta' y asegúrese de que aparezca la opción 'Atmel ICE'. Seleccione la interfaz de ISP y programador de hielo. Proceder al paso siguiente sin cerrar el cuadro de diálogo dispositivo de programación.

  • Haga clic en el botón 'Aplicar' si capaces de hacer tan (Figura 4) – el botón 'aplicar' podría no estar disponible hasta cargar una solución (es decir, programa). AS muy probablemente tendrá que actualizar el firmware del programador antes de su primer uso. Seguir adelante y actualizar. A veces se produce un error, el programador se ve muerto y el programador ya no aparece en las herramientas > gota dispositivo programación cuadro y bajo el punto de vista > herramientas disponibles de Atmel. No se asuste, proceda al paso 5 a continuación. Si no estaba habilitado el botón de 'Aplicar', recuerda volver a este paso si/cuando que la actualización se produce.
