Arduino y puente completo Motor unidades (5 / 6 paso)

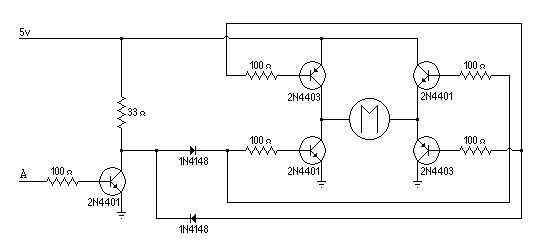

Paso 5: piezas

Aunque salvado la mayoría de mis piezas, si se va a comprar todos los componentes en el circuito que costaría menos de un dólar.

fuente de alimentación de 5 voltios

sin soldadura breadboard

puentes surtidos

motor de 1 x 5 voltios DC

resistencia 1 x 33Ω

1 x interruptor de botón de prueba lógica

2 x 1N4148 diodo de conmutación rápida

2 x 2N4403 transistor PNP

transistor de NPN 3 x 2N4401

resistencias de 5 x 100Ω
