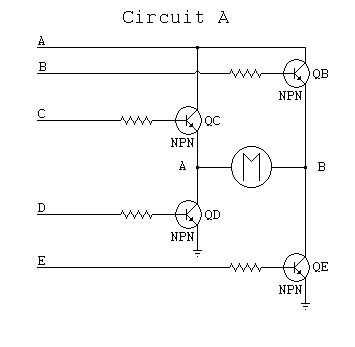

Paso 1: Circuito de puente completo A
Con un circuito hay 4 entradas de transistor y funciona igual que todos los circuitos de puente completo.
Puede adjuntar un PWM, (modulador de ancho de pulso) a la línea A, también encender y apagar el motor o control de velocidad del motor. También puede conectar el voltaje de la fuente a línea A y el PMW a las entradas del transistor para revertir el motor y controlar la velocidad del motor.
Cerca de transistor del control de calidad y QE y los flujos actuales de terminal A terminal b a través del motor, haciendo que el motor gire en una dirección.
Cerca de transistor QB y QD y los flujos actuales de B terminal a terminal A través del motor, haciendo que el motor gire en la otra dirección.
