Arduino - Theremin con pantalla de 7 segmentos LED (8 / 11 paso)

Paso 8: Agregar los botones de presión y Potensiometer

Necesitamos 2 pulsadores para obtener dos caracteres diferentes de visualización de LED. Y estoy usando un perfboard para colocar los botones.

Paso 1

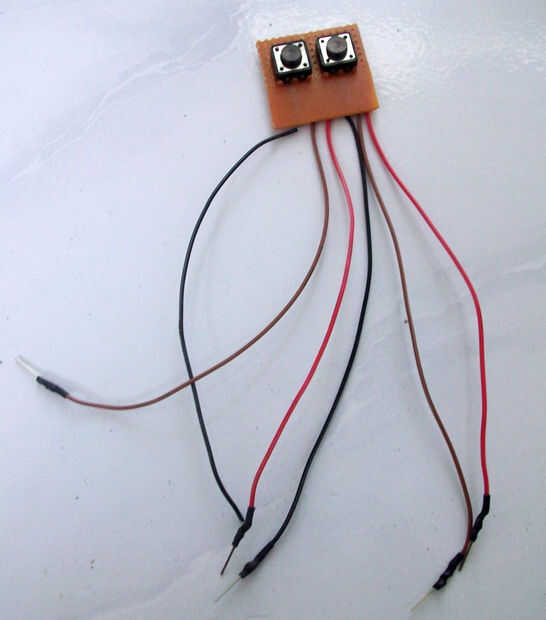

Habrá 3 cables para cada botón. Y el botón de 4 patas.

Paso 2

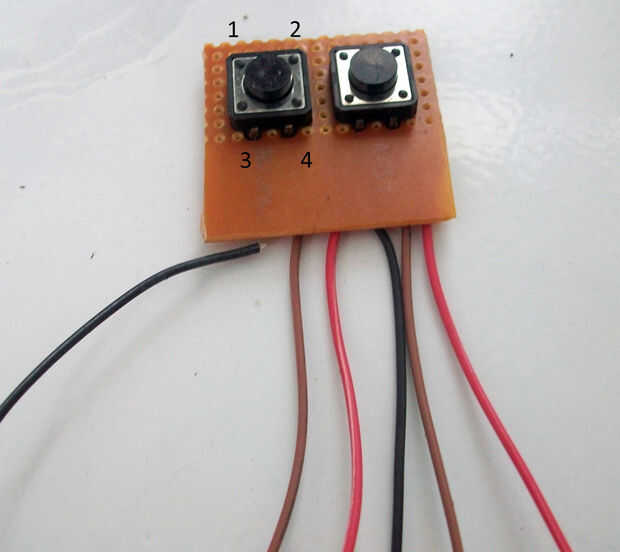

Como puede ver en la imagen 1, hay 6 cables Conecte a perfboard.

Paso 3

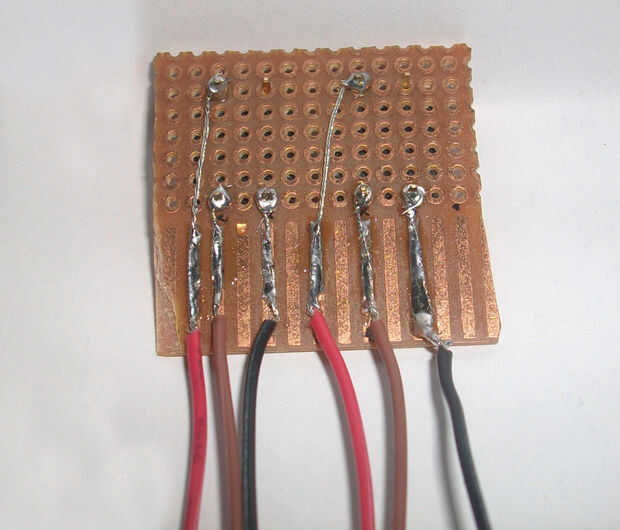

Ver imagen 2, es una vista trasera del perfboard

* Pulsador 1
-negro = pata 3, el extremo del cable Conecte para positivo del condensador en theremin PCB.
-marrón = pierna 4, el extremo del cable Conecte al resistor de 10K en theremin PCB.
-rojo = pierna 2, conecte el extremo del cable al pin 2 de Arduino (interrupción externa)

* Pulsador 2
-negro = pata 3, el extremo del cable Conecte para positivo del condensador en theremin PCB.
-marrón = pierna 4, el extremo del cable Conecte al resistor de 10K en theremin PCB.
-rojo = pierna 2, el extremo del cable Conecte a la clavija 3 en Arduino (interrupción externa)

Paso 4

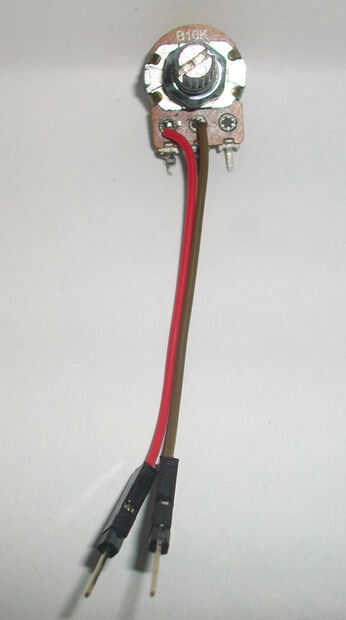

Necesitamos potensio de 10K para ajustar la intensidad de la luz en el circuito del LED.
-Soldar los cables a las patillas 1 y 2. Solo necesitamos 2 pins.
-Utilice un blackhousing / 1 x 1 mujer título en el extremo de los cables.
