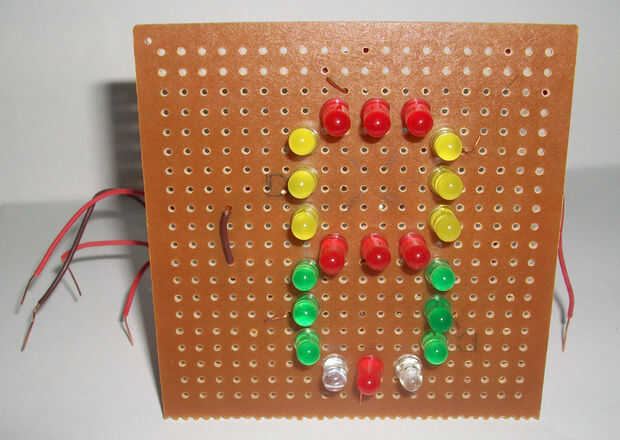

Paso 2: Construir la exhibición de LED (prototipo)
-Perfboard (1) (eso suficiente para 21 LEDs)
-(21) LEDs (la combinación de colores depende de TI)
-Jumper cables
Como ya dije antes, usted puede ir a Intructables disfrutando Electronics para más información de detalles, especialmente para este paso.
Cada color tiene una longitud de onda específica, que puede producir tonos diferentes al ser recibido por el Theremin. Ha por qué utilizar un diverso color del LED en vez de solo usar un tipo de colores LED.
Paso 1

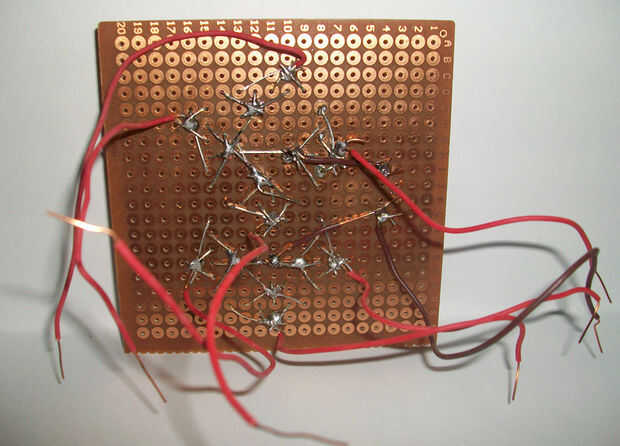

Colocar el LED en perfboard. Cada segmento tendrá 3 LED con cable paralelo entre sí. Cuidado con los cables positivos y negativos, los aspectos positivos de estos LEDs son todos conectados en paralelo. (Ver imagen 2)
Paso 2

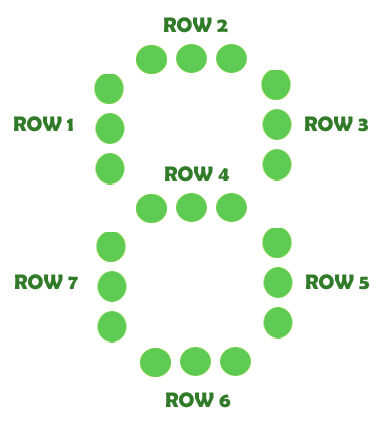

Todos los ánodos de una fila se conectan entre sí. Hay LEDs de 3 en una fila. (Ver imagen 1). Cuando usted suministra tensión a la fila, la fila entera va a luces de hasta.
Paso 3
Todos los motivos que se conectarán junto.
Paso 4
Soldar un hilo bastante largo al positivo de cada fila de LEDs. (ver imagen 4)
Paso 5
Únete a todo el cable de negativo de cada fila con un cable corto. Y la soldadura una vez más con el tiempo suficiente alambre. Habrá 8 alambres (7 alambres para cada fila, más 1 alambre de tierra) (ver imagen 4)
