Paso 9: El recinto

El tamaño del recinto son 14 x 9 x 5 cm. Pero puede utilizar otro recinto que se ajuste a su circuito.

Paso 1

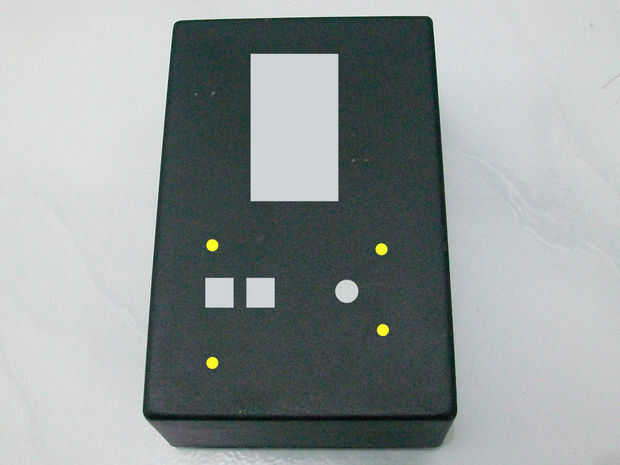

ver el patrón en la imagen 2,
-tendremos un corte rectangular para la exhibición de LED, unos 6 x 3 cm
-circular pequeño para potensiometer,
-2 plazoleta corta para 2 botones,
- y sobre 0,5 orificio mm (diámetro) para la colocación de un espaciador (el separador es el soporte para Arduino) (véase el punto amarillo en la imagen 2)

Paso 2

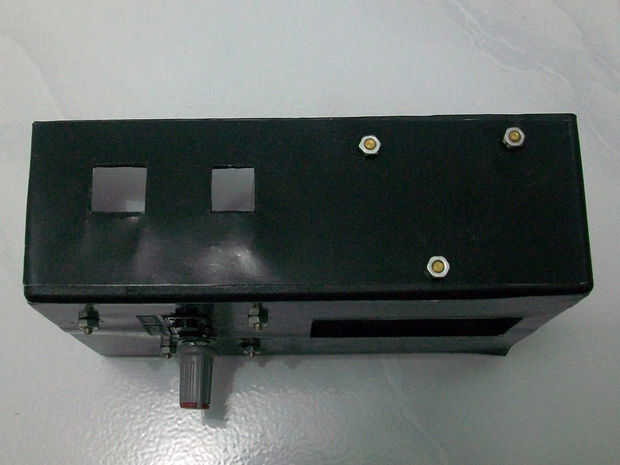

En el lado izquierdo de la caja, habrá 2 corte de power jack de Arduino. Y otro 0,5 mm (diámetro) para colocar 3 separador del PWB de Theremin. Vamos a poner tres espaciador por 0,5 cm de altura. (ver imagen 3)

Paso 3

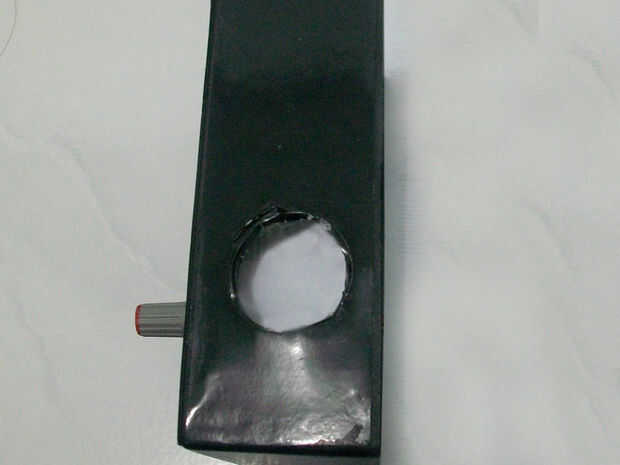

En el lado derecho de la caja, hacer un corte circular grande de un altavoz. (ajustar el tamaño de su propio altavoz) (ver imagen 4)

Paso 4
Y otro 0,5 mm (diámetro) para la colocación de 5 espaciador de LED PCB por 0,5 cm de altura. (ver imagen 5)

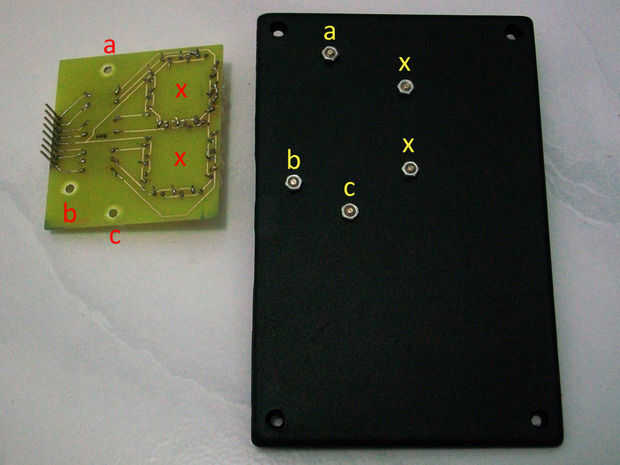

vamos a colocar el PCB LED con tuerca al separador (marcado por a, b, c) y dejar el espaciador X sólo para apoyo del PCB.
