Arduino Stand - Alone PCB

bien, quiero hacerlo muy simple, siempre trabajo con arduino y el hecho de que tienes tu usar un tablero completo en cada proyecto no es muy eficiente. Así que decidí hacer un PCB para instalar arduino y mantenerlo funcionando, simple pero eficaz

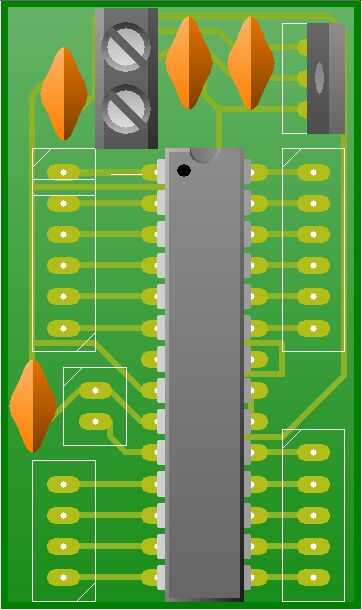

Tenga presente que los PCB se supone que cuando ya han probado el circuito y programa, ninguna comunicación serial o de lo contrario, sólo un simple pcb I/O para el arduino en 5 x 3 cm.

He subido el archivo de Gerber abajo, pero te enumero las piezas que necesita.

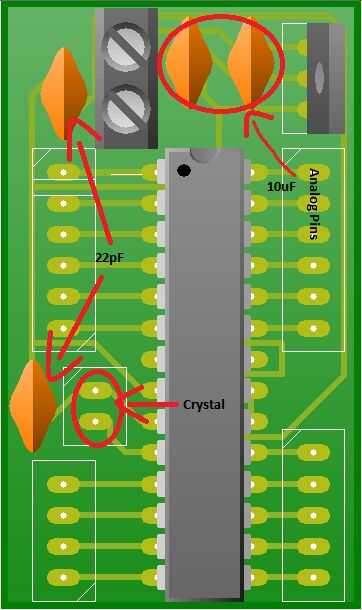

1 - L7805
2 - 10uF
2 - 22pF
1 - cristal de 16 Mhz
1 - AtMega 328
