Arduino shield ethernet, atmega644/1284 clon + VB NET + MODBUS TCP + advancedHMI (1 / 4 paso)

Paso 1: Le programa de l'arduino atmega644/1284 clone

La comunicación de modbus TCP realiza leer registros y escribir registros de 16 bits que hay que crear en la biblioteca de mudbus en el programa de arduino como este:

Mb.R[0] a Mb.R[255] por ejemplo (para registros de 16 bits)
Mb.C[0] a Mb.C[255] por ejemplo (para registros de 1 bit)

Usted puede utilizar el registro que desea Mb.R[i] o Mb.C[i].

No puedes llegar directamente a la entrada o salida pin del clon, por lo que es necesario utilizar estos registros.

En el progromed para el clon, necesita saber que hay un pin diferente direccionamiento entre el arduino uno y la copia:

Ejemplo: Arduino Uno pin D8: pin de conexión 20 del clon atmega644/1284: dirección tan 14 (D14) (véase la tabla anterior en mi proyecto de clon de arduino).

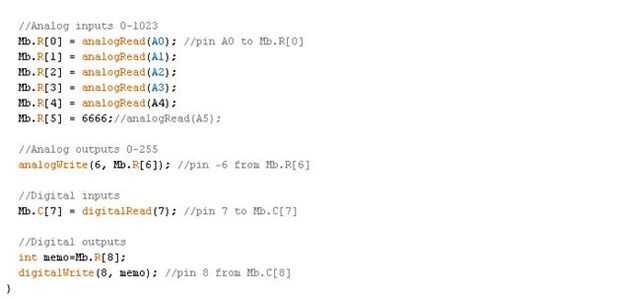

En mi sencillo programa usted tiene la manera de usar estos registro de entradas y salidas.

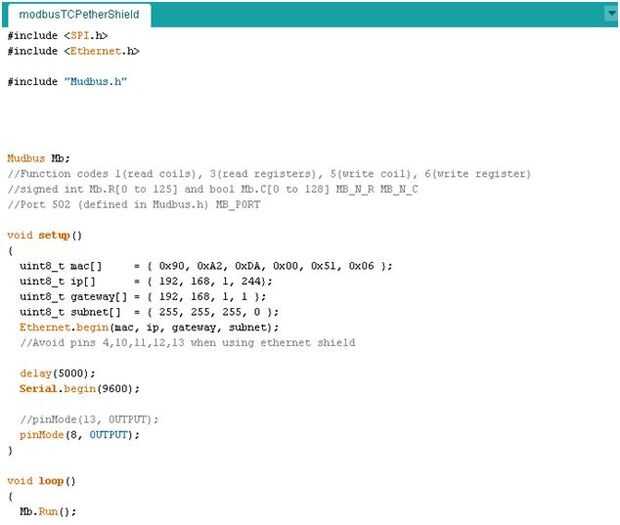

Con el ethernet, recuerde que usted necesita para dar una dirección IP para el escudo. En mi ejemplo:

uint8_t ip [] = {192 168 1, 244};
uint8_t gateway [] = {192, 168, 1, 1};

uint8_t subred [] = {255, 255, 255, 0};

Vea el ejemplo suministrado.

A continuación, el enlace entre arduino clon registros y widgets de AdvancedHMI.

La comunicación modbus TCP se fera par l 'intermédiaire de conferencia ou d' écriture de registro 16 bits créés par la librairie mudbus de l'arduino et portant les noms de:

À Mb.R[0] Mb.R[255] par exemple

À Mb.C[0] Mb.C[255] par exemple

En peut signo indifféremment nada ou l ' Autre de ces padrones.

Les entrées/incursiones de l'arduino ne peuvent pas être directement ou pilotable supervisées. Il faut obligatoirement passer par ces padrones.

Dans le programa fourni pour l'arduino clon penser à prendre en compte le changement de pin:

Arduino Uno pin D8: conexión pin 20 atmega644/1284: d'où adresse 14 (D14).

L'exemple fourni vous empleador de à base de donne la estructura de pour gérer ces padrones de comunicación.

Pour paramétrer l'ethernet escudo, vous frase qu'à modifier les rubriques suivantes en fonction de votre réseau:

uint8_t ip [] = {192 168 1, 244};
uint8_t gateway [] = {192, 168, 1, 1};

uint8_t subred [] = {255, 255, 255, 0};

Je se une a l'exemple.
