Arduino shield de monitor de energía para el hogar (6 / 7 paso)

Paso 6: Mod el escudo del Monitor de energía

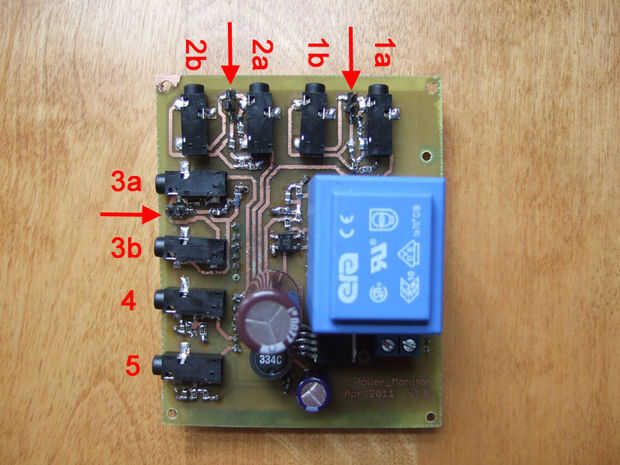

Dependiendo de sus necesidades de instalación, puede que necesite cambiar la configuración de la pantalla del Monitor poder. Las dos opciones principales de configuración en el escudo del Monitor de energía son la resistencia de carga, que se utiliza para establecer el factor de escala para la corriente a la conversión de voltaje, y el puente de rama simple o doble que selecciona una configuración de poste simple o doble (120 VCA o 240 VCA en los E.e.u.u.). La medición de corriente de un interruptor de doble polo (fuente principal, aire acondicionado, estufa eléctrica, etc.) que se necesita un transformador de corriente en cada cable de rama y necesita usar dos de los jacks de 1/8" en la PCB de escudo de energía. Por ejemplo, 1a y 1b en la siguiente imagen. Colocación de un puente en las cabeceras de dos pines entre los jacks de 1/8" en el escudo del Monitor de energía combina la señal de los dos transformadores de corriente en serie para permitir la medición de la potencia de un interruptor de 2 polos.  Los puentes se destacan con flechas en la imagen de abajo.

Si sólo usando un transformador de corriente solo entonces deja los pasadores abiertos (unjumpered) y utilizan la primer 1/8"(visto desde arriba, hacia la izquierda), dejando a la segunda toma. Por ejemplo, utilizar solamente 3a y deje 3b y su puente asociado abierta.  Conectores de 4 y 5 son unipolar solamente debido a las limitaciones de espacio pero podrias mod mi diseño para permitir que todos los circuitos de medida 5 a 2 polos si lo desea.

Los resistores de carga son todos a 100 ohms en el esquema como se muestra y en función de los transformadores de corriente o corrientes deseadas medidas tendrá que modificarse según las fórmulas que se muestra en el OpenEnergyMonitor.org. Por ejemplo, tuve que bajar la resistencia de carga a 10 en los transformadores de corriente de fuente principal grande, 49 en la 100A abrazadera-en CTs, 60 en la 30A que abrazadera-en CTs ejecutar en 2 polos y a la izquierda la 30A abrazadera-en CTs en el modo 1-Polo como 100 ohmios.
