Arduino shield de monitor de energía para el hogar (4 / 7 paso)

Paso 4: Mod la analógica entrada Pins

Como se presenta, usando el más viejo (05 o v5) Ethernet shield y Arduino, necesitará realizar algunos mods en el hardware comprado para obtener el escudo del monitor de energía para trabajar.

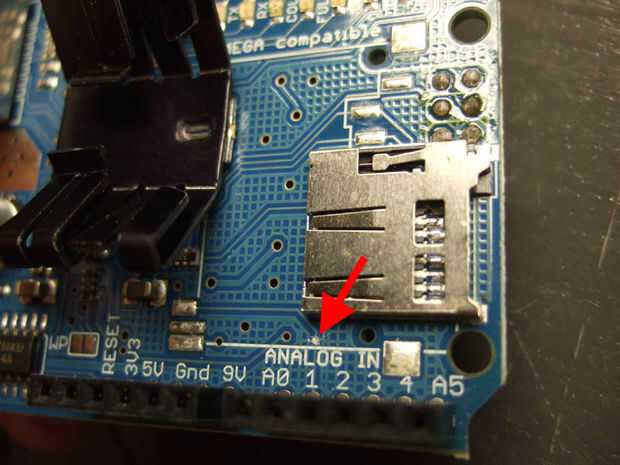

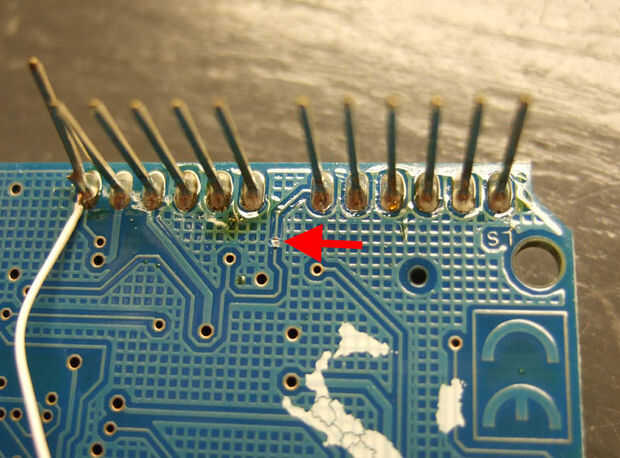

En primer lugar, en el escudo de Ethernet necesitan cortar los rastros de los pines de entrada analógicos A0 y A1 a su enderezamiento para la tarjeta SD. Usted puede hacer esto con una dremel rueda corte, un cuchillo, o similar. Los escudos oficiales más recientes de ethernet (06 o v6 y más nuevos) no parecen requerir este mod, así que mira la placa antes de cortar encima de aquéllas. Un buen recurso es este atlas de Ethernet.  En las fotos adjuntas pueden ver que la 05 o v5 placa Ethernet Shield que necesita corta para los rastros de la A0 en la parte inferior de la PCB y A1 en la parte superior de la PCB.
