Paso 2: Instale el sensor de

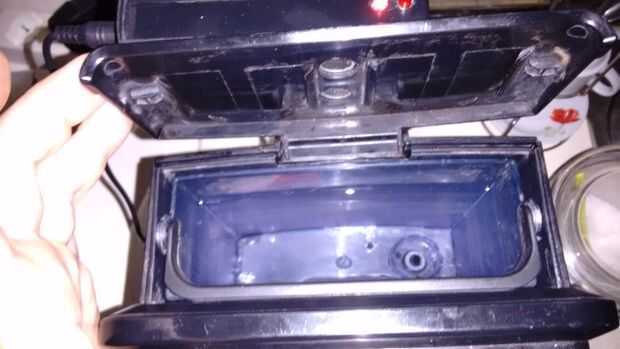

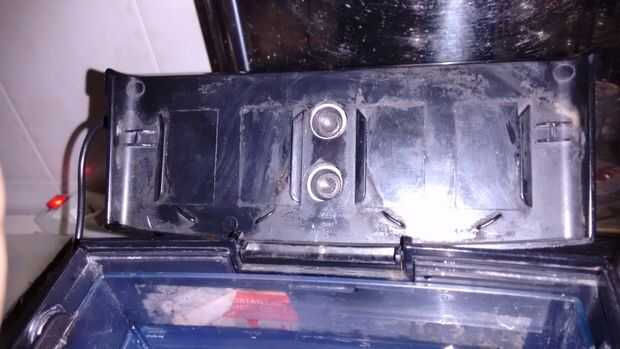

Una vez decidido donde usted puede instalar su medidor, haga dos agujeros del mismo tamaño que los dos elementos del módulo de ultrasonido. En mi caso lo pongo exactamente en el centro de la tapa, entre los dos soportes para dosis repuesto interno (véase el cuadro).
Luego haga agujeros idénticos en la caja externa de plástico, para que SRF05 sensor será capaz de "ver" dentro del tanque mientras que los otros componentes será con seguridad dentro de la caja, protegido de cualquier contaminación del agua. Cápsulas de ultrasonidos no deben moverse así que prestar atención a evitar hacer demasiado agujeros Heydon (mientras los agujeros apretados no le encajen totalmente), en caso de utilizar un poco de pegamento caliente para fijar.
Ahora echa un vistazo a las fotos para hacer otros agujeros a la caja como el poder y los conectores USB de un lado (junto a donde pones placa Arduino), los dos agujeros de LED (hacia delante), a continuación fijar placa Arduino a la caja con un par de tornillos y espaciadores. Ahora hacer de cableado según los esquemas anteriores:
- Sensor de ultrasonidos (SR04/SRF05):
- Echo a pin D7 pin
- Trig pin a pin D6
- VCC y GND de Arduino + 5V y GND
- Zumbador: pin "+" D3, "-" a la tierra
- RGB LED: los tres ánodos a D9 (azul), (verde) D10 y D11 (rojo), cátodo común a GND a través de la resistencia de 220 Ohm
- Rojo (alarma) LED: ánodo a D12, cátodo a tierra througn una resistencia de 220 Ohm

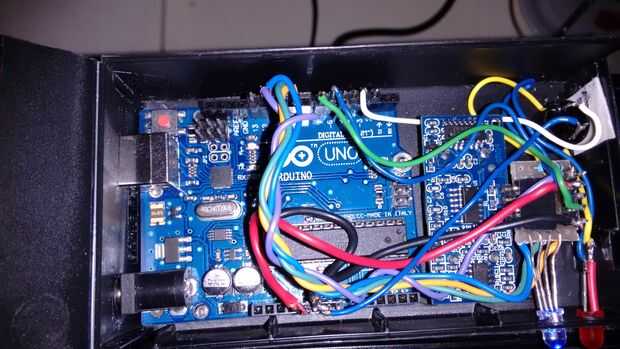

Eso es todo! Como se puede ver en las fotos, sólo para facilitar las cosas, solía un pedazo pequeño de prefboard Conecte RGB LED, pernos del SRF05 (usado 5 jefe del pin de mujer para conectarlos), y Arduino pero usted puede elegir lo que quieras.

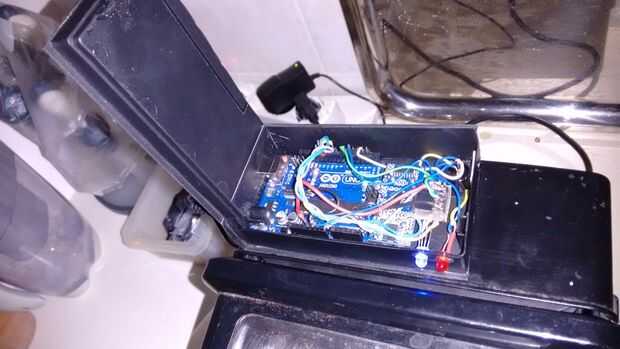

Las últimas fotos de arriba se muestra el trabajo terminado dentro de la caja y lo he instalado encima de la tapa de agua, fija con suave cinta adhesiva doble cara.
