Arduino R/C Lawnmower (painted) (5 / 11 paso)

Paso 5: El marco de la parte B

Ahora tenemos que ver hasta qué punto hacia abajo para montar el árbol de impulsión para hacer el nivel de marco. Así que levanten la parte posterior del marco hacia arriba hasta la parte superior del cuadro está nivelada con el suelo (utilice su nivel). Ahora Mida la distancia desde la parte posterior de la parte superior de la estructura al suelo, esto es la altura del marco.

Ahora tenemos que tener en cuenta la altura que las ruedas Levante el eje de la tierra.  Para medir la distancia desde el centro de la rueda de tracción trasera hasta el suelo (radio de la rueda). Resta el radio de la rueda de la altura del marco y vamos a tener la distancia correcta de la parte superior del marco para el árbol de impulsión, que llamaremos la altura del marco-canalización vertical (tenemos que cortar las piezas a continuación). Va a conectar a la parte posterior del marco hasta el eje que las ruedas se montan en.

6. vamos a agregar 2" a la medida de marco-canalización vertical (así que tenemos un poco trabajar con) y cortó las tabicas de 2 marco (mina eran sobre 10-12" largo).
7. ahora Perfore orificios 5/8"(2), 1 en la parte inferior de cada canalización vertical del cuadro (aproximadamente 1" de la parte inferior), es donde irá el árbol de impulsión a través.
8. Perfore 2 agujeros en la parte superior y las canalizaciones verticales del marco a la parte posterior del bastidor principal rectangular con el marco-las canalizaciones verticales apuntadas hacia abajo.
9. ahora pase la varilla roscada a través de los orificios inferiores de las canalizaciones verticales del marco y use 4 tuercas para fijar las canalizaciones verticales del marco al árbol de impulsión (1 tuerca en cada lado de cada canalización vertical del marco, apretada hacia abajo).

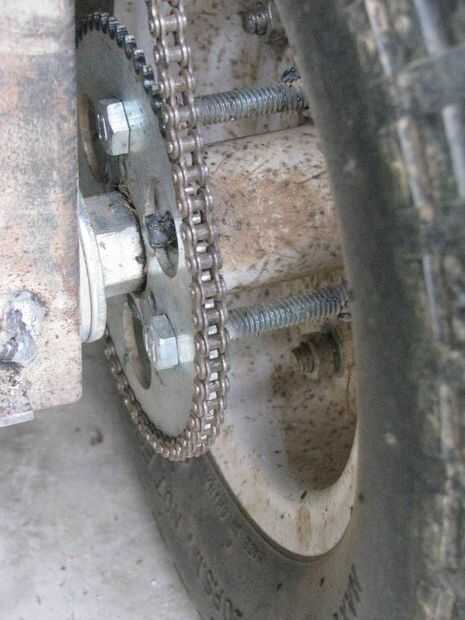

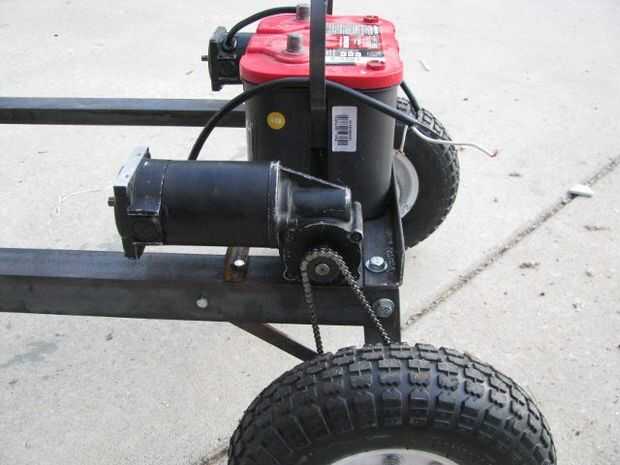

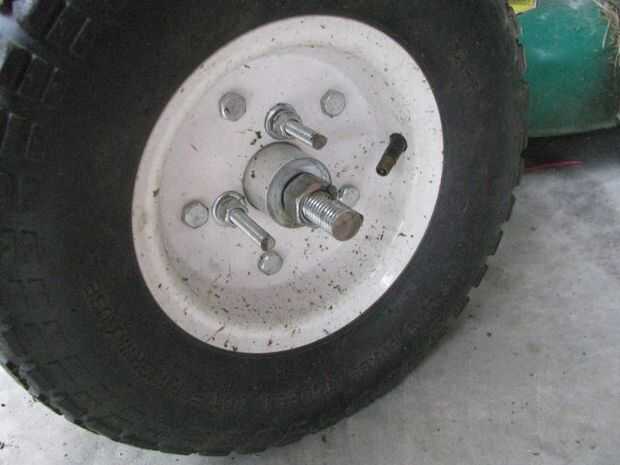

10. Ponga las ruedas en el eje y utilice 1 tuerca más en cada rueda para garantizar al árbol (estas ruedas han construido en los rodamientos). Los piñones deben mirar hacia adentro hacia el marco.

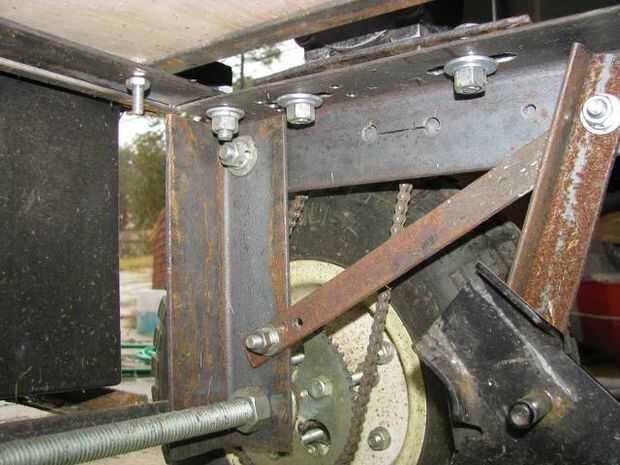

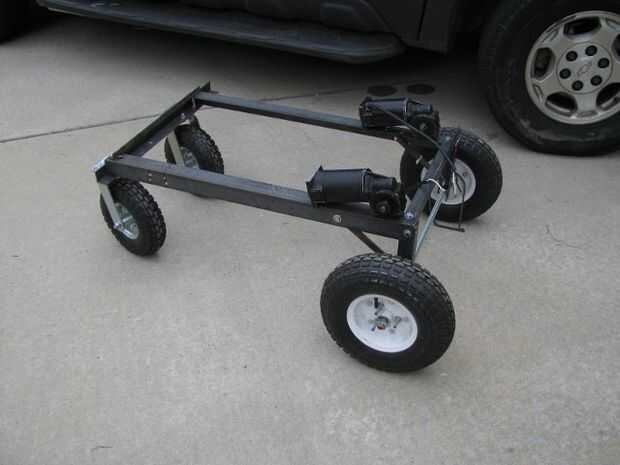

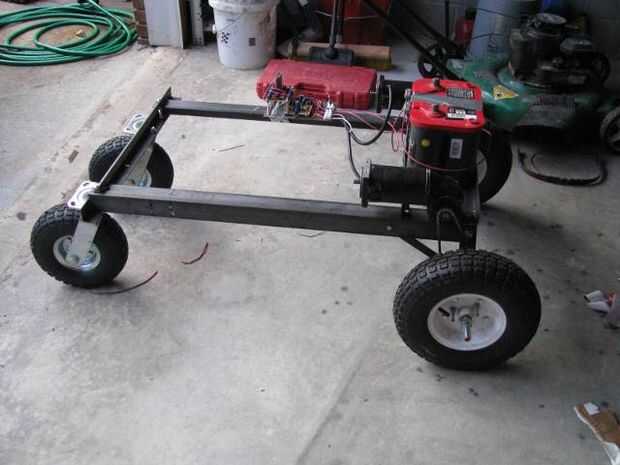

Ahora debemos tener un marco que se encuentra en su propia con 4 ruedas. Sin embargo, el eje trasero no es completamente seguro aún. Tendremos que añadir 2 tirantes desde la parte inferior de las tabicas de marco (cerca del eje) a la parte principal de la estructura para mantener las tabicas de marco en la posición correcta. Estos apoyos pueden ser planos y no es necesario ser muy gruesas, apenas mantienen las canalizaciones verticales de la estructura de movimiento.

Medir aproximadamente 2" sobre cada eje y agujero, luego mida cuánto hacia abajo de ese hueco es de la parte posterior de la parte superior del marco y medir la misma distancia de la parte posterior del chasis hacia la parte delantera. Perfore otro agujero en cada lado en esta medición. Las abrazaderas de apoyo tendrá que ser medido para ser atornilladas en a través de estos orificios en cada lado (ver fotos). La colocación de las abrazaderas de apoyo es menos importante, lo que significa que puede empernar en donde es conveniente, siempre y cuando están presentes.
