ARDUINO por mi Mini-CNC (Plotter) (7 / 18 paso)

Paso 7: Montaje del eje y

El material necesario para montar el eje y es:

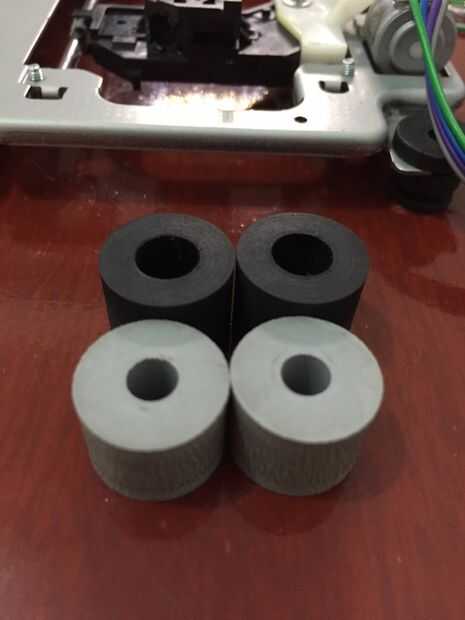

separadores de 4 x 10mm (puede ser de goma o de otro material como su opción) 2 de ellos (la parte trasera unos) debe ser mayor que la parte delantera unos 2mm (debido al paso ser un poco más alto en la parte posterior base del motor) de lo contrario la estructura será se convirtió en desnivel.
Mis espaciadores fue tomada de una impresora más.

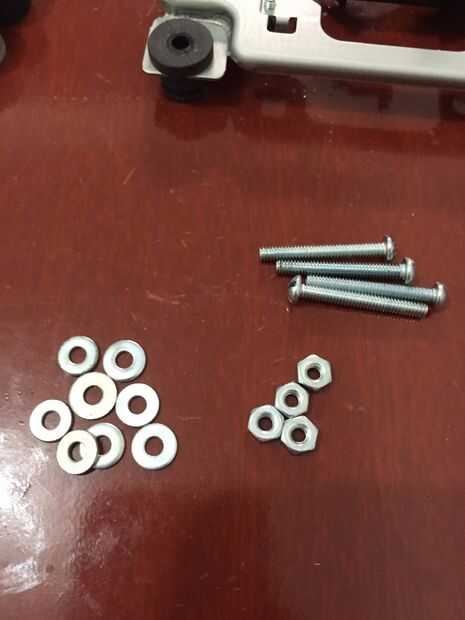

Vamos a necesitar algunos tornillos de 30 mm x 3 mm, las arandelas y tuercas.

Mantener las gomas originales de descarga... nos ayudará a nivelar el sistema presionando un lado más que otro (es posible controlar la planeidad y mantener la presión)

En las figuras anteriores, echa un vistazo en:

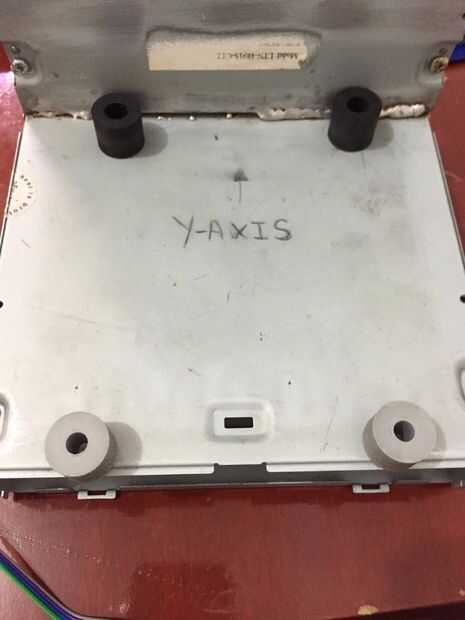

Posición del espaciador;

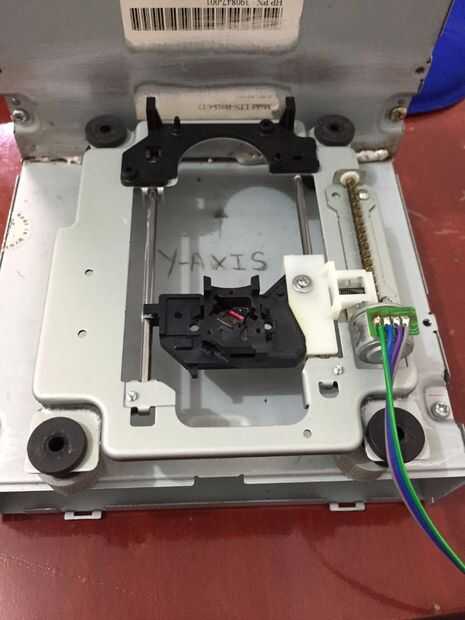

Posición de eje y la base en el marco;

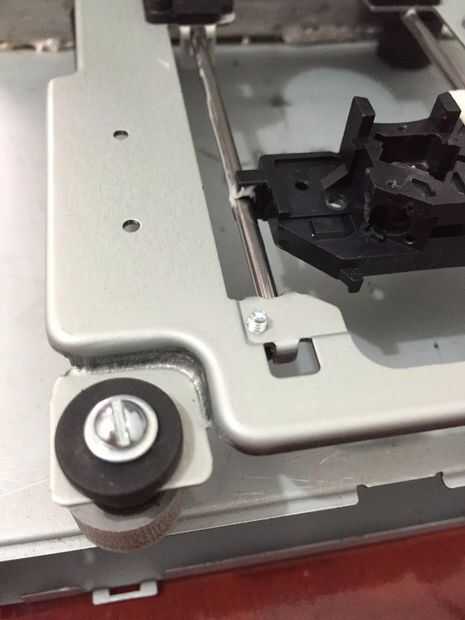

Cómo atornillar la base del eje y en el marco;
Como dije antes, ayudará a la goma original de descarga a nivel del sistema y podemos ajustar hasta 2mm de altura en cada lado.
