ARDUINO por mi Mini-CNC (Plotter) (14 / 18 paso)

Paso 14: Montaje de pluma o lápiz

Utilice un rotulador y papel brillante (papel fotográfico) para obtener mejores resultados en las pruebas.

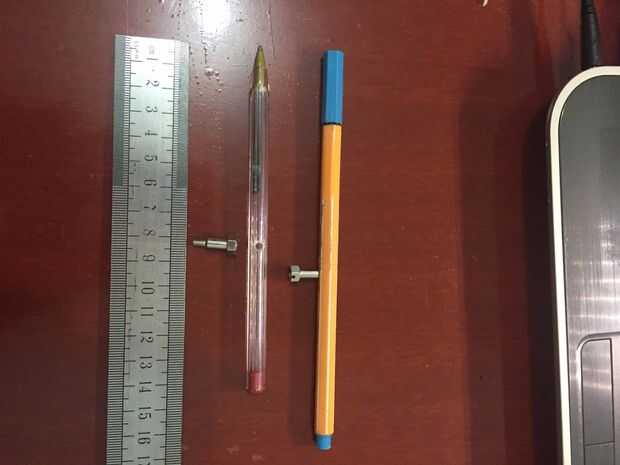

Los tornillos especiales fue tomada de una vieja máquina de coser. Tienen una superficie lisa que facilita el movimiento de "pinzas"

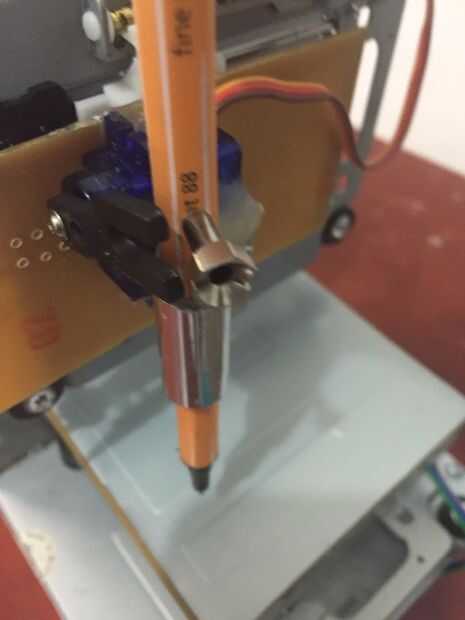

Hacer un agujero en el cuerpo de la pluma de 800mm de la punta (esta altura debe ser ajustada por la prueba en la máquina).
