Paso 15: Montaje de los piezas y módulos electrónicos
Ahora es el momento para montar los módulos de electrónica.

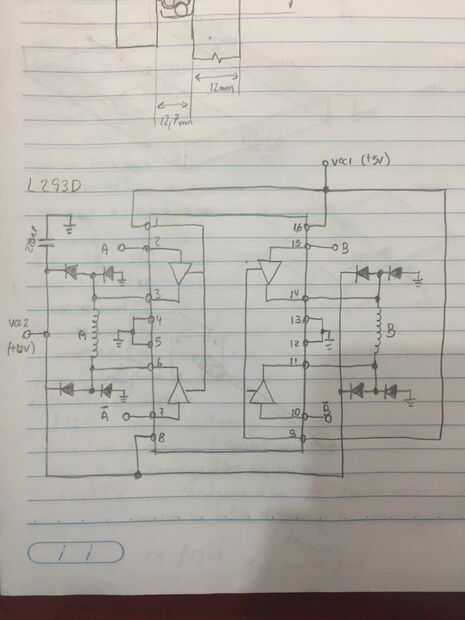

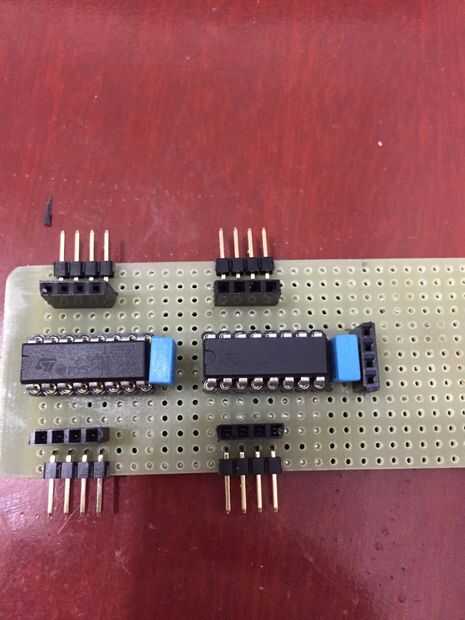

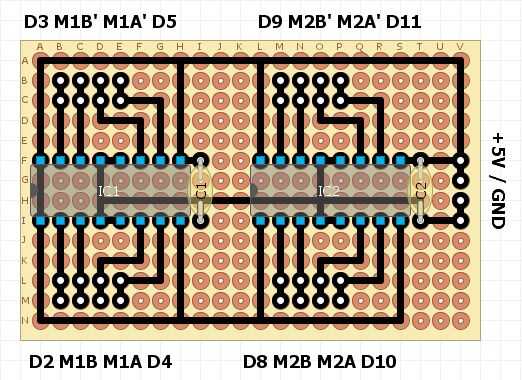

A partir de la impulsión del motor paso a paso (con circuito de integrado L293D) Ver todos los diagramas anteriores. Había montado los componentes electrónicos en un tablero perforado estándar. Todo diagrama y fotos se pueden descargar en el GitHub: https://github.com/Arduinobymyself/ABMsMiniCNC también el esquema de "Fritzing". La junta fue diseñada en el software DIYLC "Strip_Board_diylc-3.28.0", puede ser descargado gratuitamente de: https: //code.google.com/p/diy-layout-creator/download...

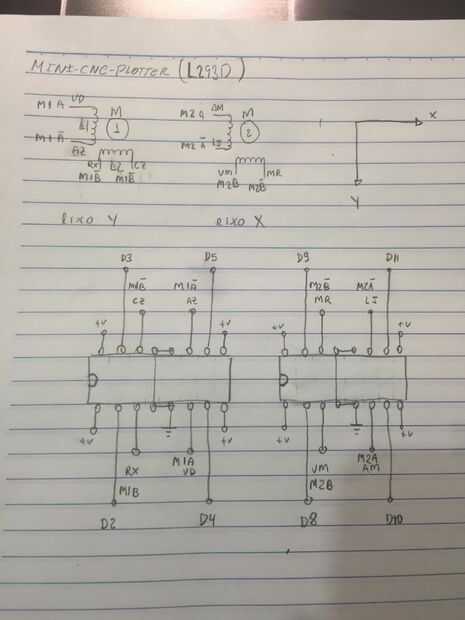

En los esquemas que tenemos los siguientes pines adjunto a la Junta: D2, D3, D4 y D5 - conexión a los pines de Arduino; M1A, M1A 'M1B y M1B' conexión de las bobinas A y B del motor de paso (eje y); Eje de D8, D9, D10 y D1 - conexión a los pines de Arduino; M2A, M2A 'M2B y M2B' conexión de las bobinas A y B del motor de paso (eje x)

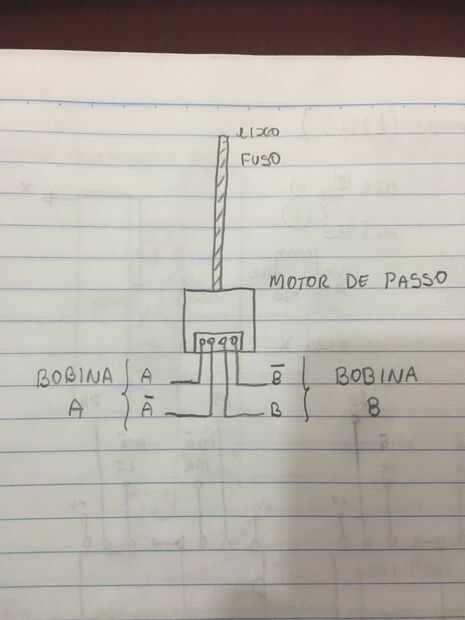

En el paso motor tenemos 4 cables, echa un vistazo en las cifras para saber cómo identificar las bobinas A y B, los cables son A / A ' y B / B'

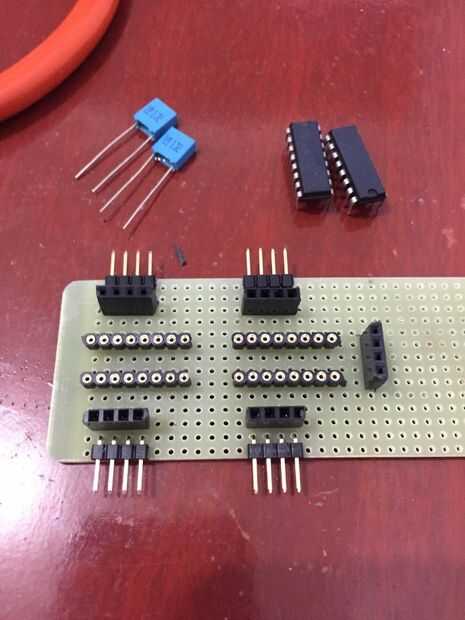

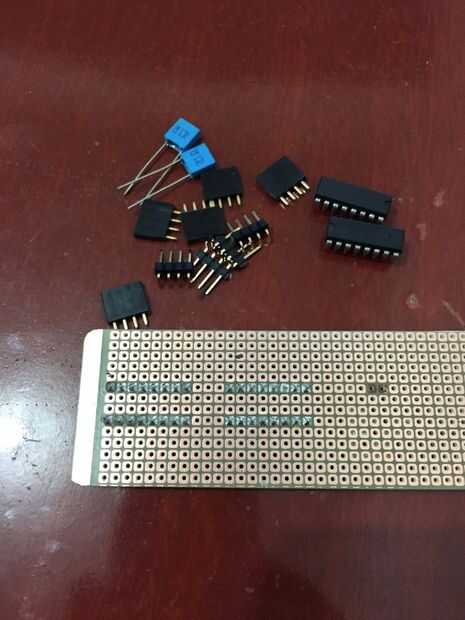

Material: 2 x L293D2 x zócalo para CI 16 pins 2 x 220nF poliester condensadores pinhead las barras con 4 pernos (en mi caso utilicé macho y hembra)

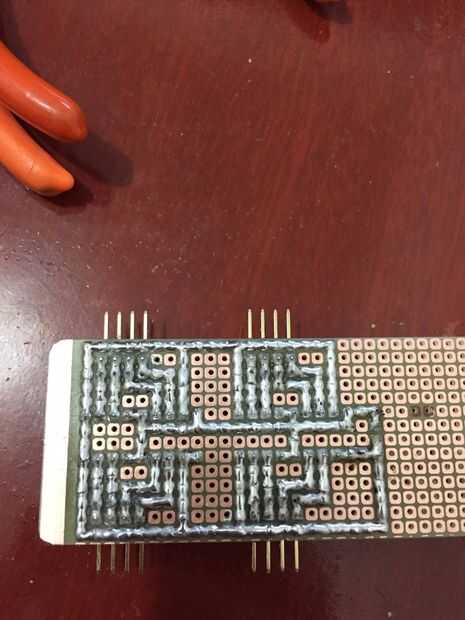

La técnica utiliza para montar la placa perforada es... crear todas las pistas con estaño soldadura para conectar los componentes como en una placa de circuito impreso (ver las figuras arriba).
