Paso 12: Montaje de la mesa Y sobre la BASE del eje y

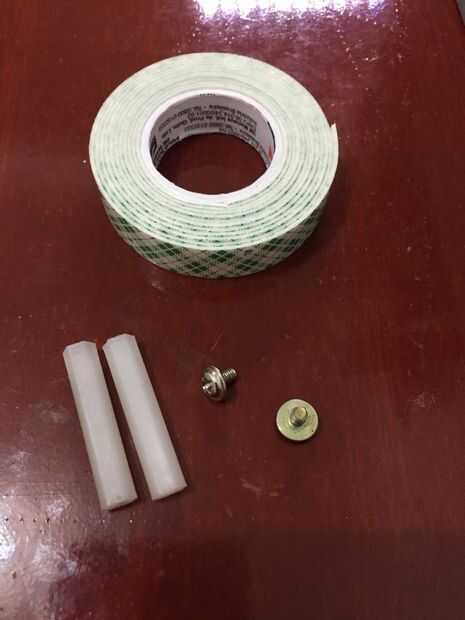

Materiales necesarios para el montaje de la trama de la "mesa".
2 x espaciadores de plástico con 3 MM roscada
4 x tornillos (10 mm x 3 mm)
1 x placa de resina (100 mm x 100 mm)
2 x placa de metal (100 mm x 100 mm)
Cinta de doble cara.

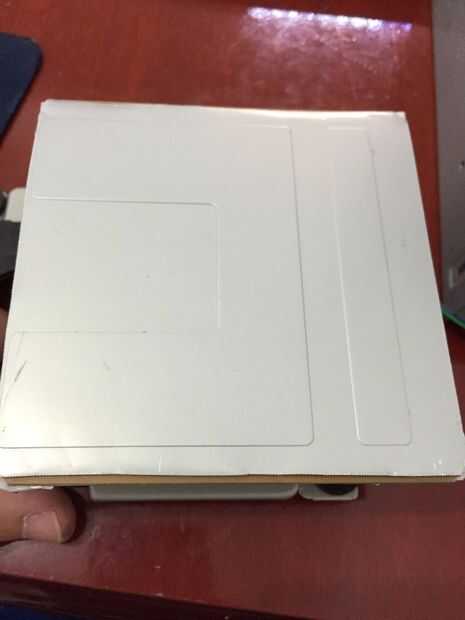

Cortar una placa de metal (100 mm x 100 mm) que se utilizará como base de la mesa (no perfore agujeros en esta parte), el aplanador el mejor.

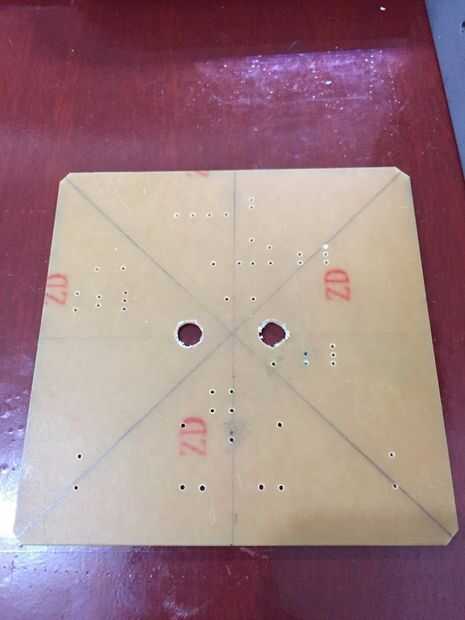

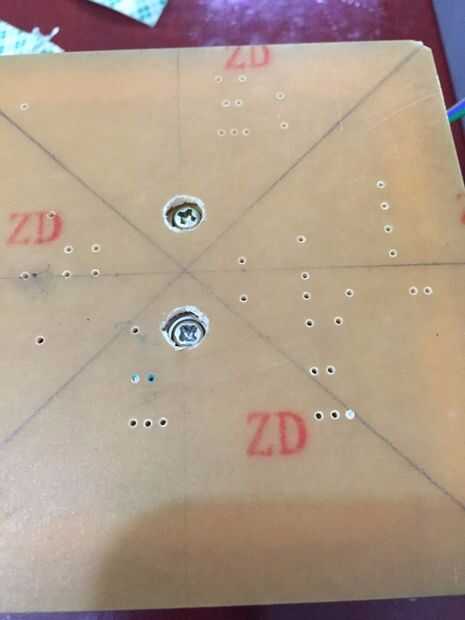

Corte un pedazo de resina (100 mm x 100 mm) y hacer dos taladros (centrado y espaciados como en el encabezado de base de eje y, ver las figuras arriba).
Así que la perforación debe realizarse para que el tornillo pase a través de él completamente. La perforación debe estar en consonancia con los agujeros en la base del eje y (que existen en la cabeza del laser).

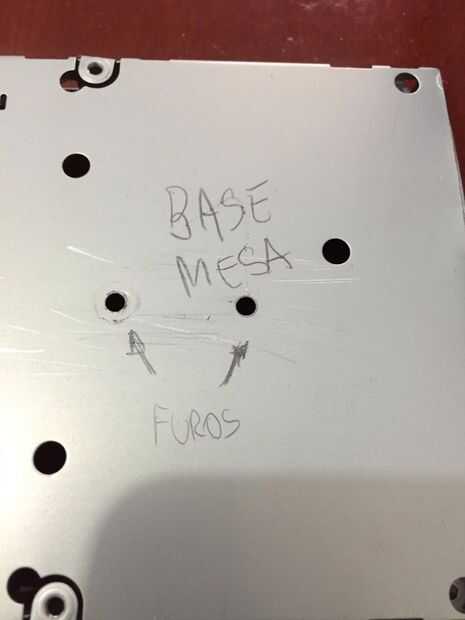

Cortar un trozo de chapa (100 mm x 100 mm) y hacer dos taladros como sobre instrucción (pero solo tomput los tornillos y no pasar totalmente) esta pieza se utilizará como base de la tabla.

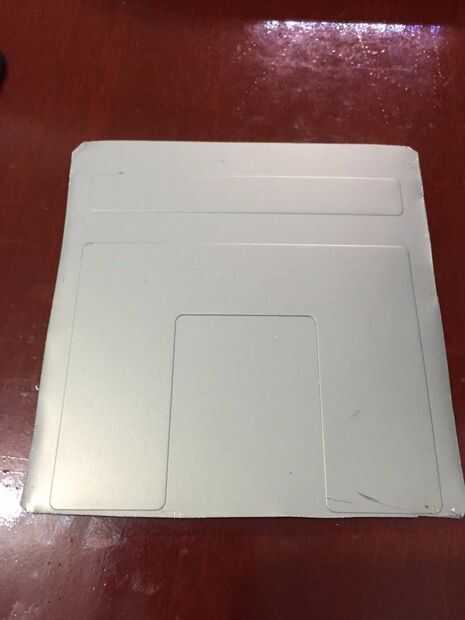

Mina fue extraído el viejo controlador de disco (3 1/4).

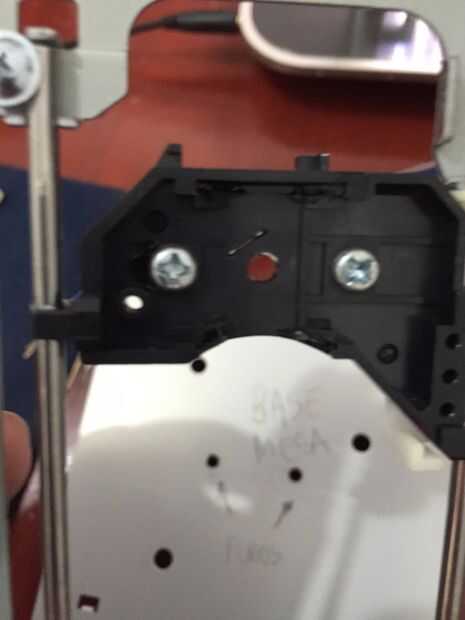

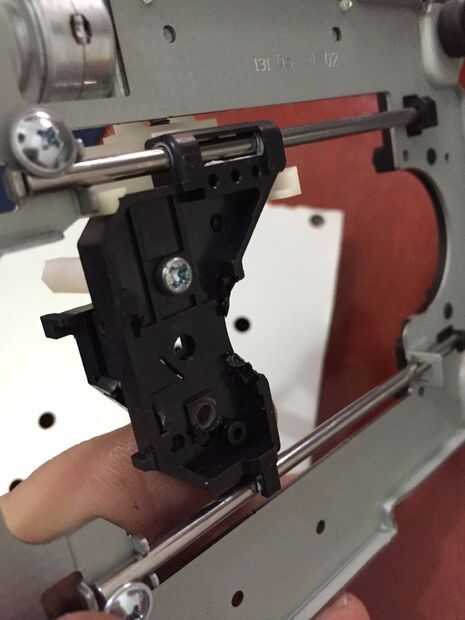

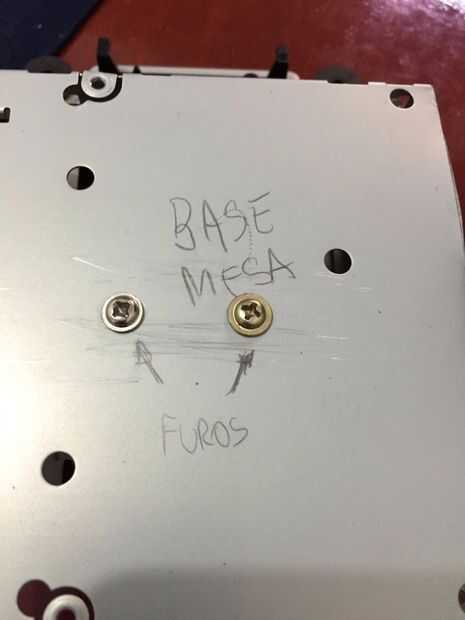

Tenga en cuenta que los orificios existentes en la cabeza del láser encajará muy bien para la estructura de la tabla base.

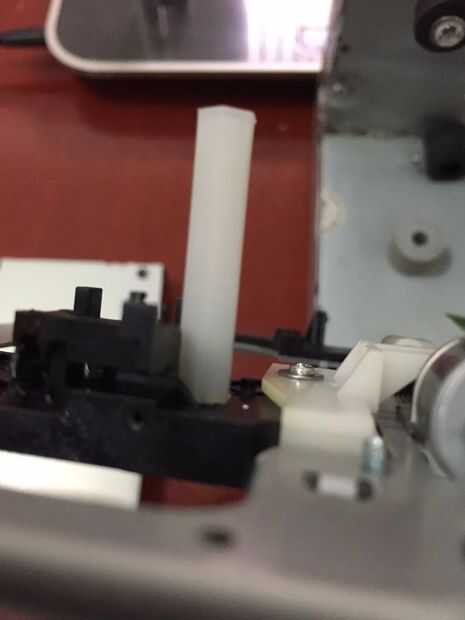

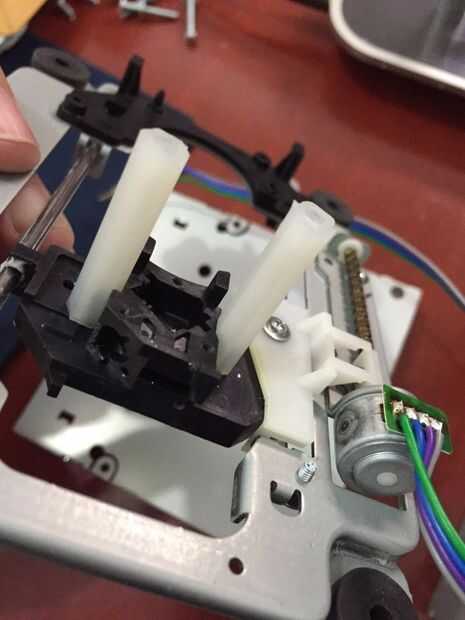

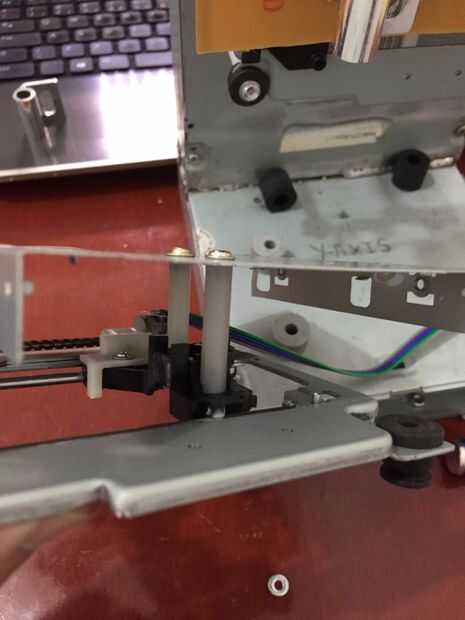

Coloque a los espaciadores en estos agujeros con los tornillos (10 mm x 3 mm).

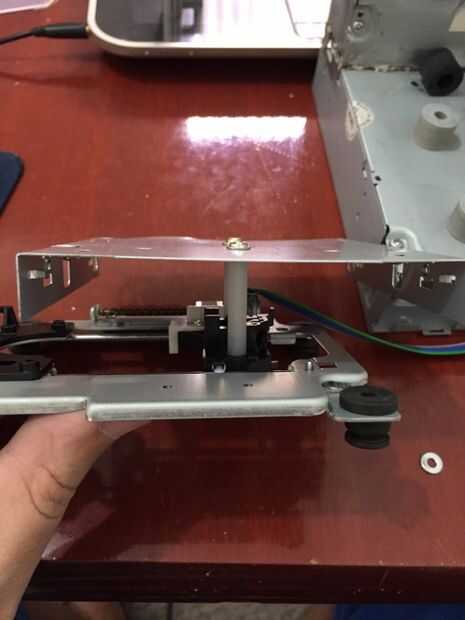

Ahora vamos a hacer un "sándwich" con placa de resina y otras partes metálicas

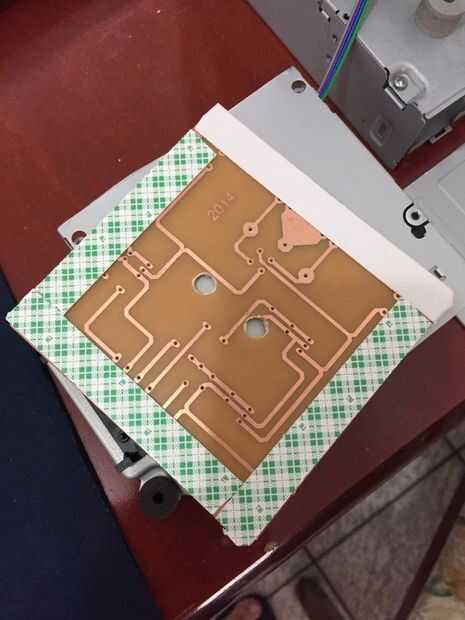

Unir la base de la tabla con la placa de resina con cinta de doble cara

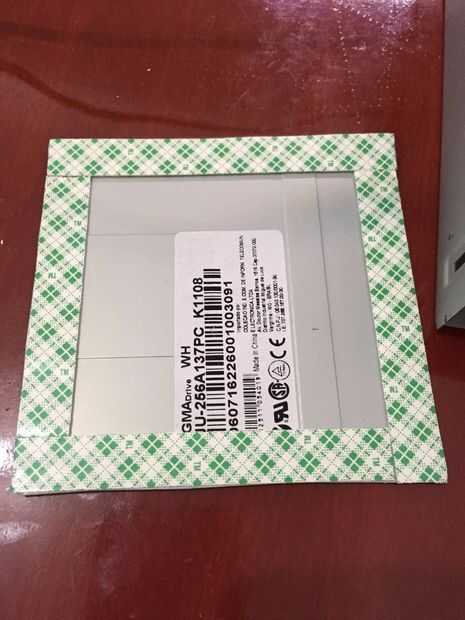

Unir la parte plana de metal con el último usando cinta de doble cara
Tomar en cuenta que los tornillos son internos y no deben superar la altura de la resina.
