Paso 4: creación de prototipos
Antes de coser el circuito juntos en tus zapatillas, no es una mala idea para agarrar unas pinzas de cocodrilo y probarlo con su propio hardware. Sólo enlazar siguiendo el diagrama de cableado, carga en el código (cambiando cualquier pin que necesites basado en su hardware) y luego probar la función.

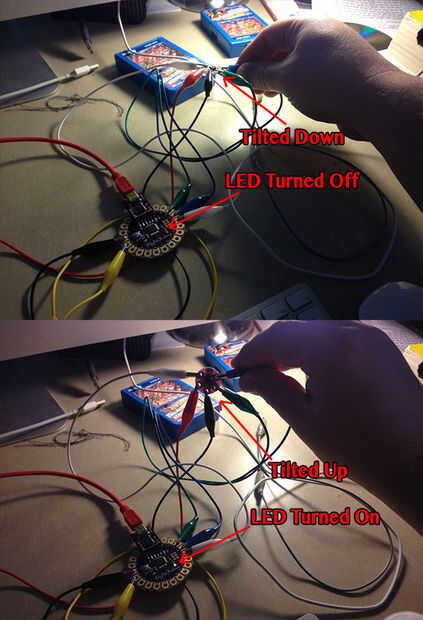

Como veis en la foto, sólo inclina el acelerómetro a prueba para ver si sería la vuelta de LED encendido y apagado. Una vez que supe que estaba trabajando, con confianza puedo pasar y coser las piezas reales hasta la zapatilla. También es un buen momento para comprobar al monitor serial en el IDE de Arduino. Si está utilizando hardware diferentes/alimentación, etc... los valores de acelerómetro pueden ser diferentes.
Una vez que tienes la placa conectada y cargado el código, golpear el monitor serial lupa en la parte superior derecha del IDE de Arduino para ver qué números reales su hardware es escupir. Mueva el acelerómetro alrededor mientras tiene el serial monitor abiertas para que pueda ver qué cambios se producen con cada acción. Ya que sólo utiliza el acceso de "X", sólo presto atención a la primera columna de números (habrá filas y filas de 3 columnas de números, es los valores de "X", "Y" y "Z"). Para mi setup, 660 es un buen número para indicar una inclinación hacia arriba, usé eso, quizás tenga que ajustar su código para adaptarse a su preferencias y hardware.

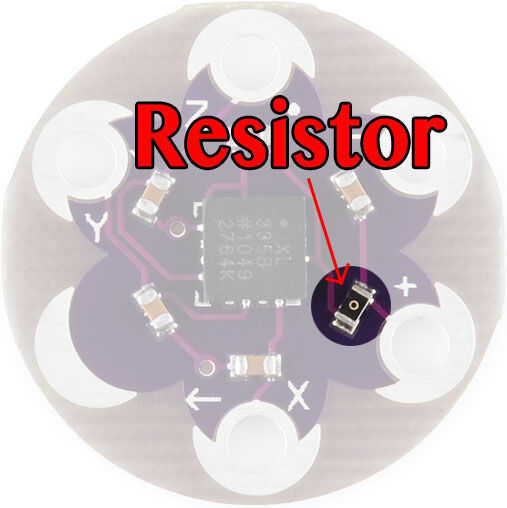

Otra cosa que usted puede ahorrar tiempo es saber que el acelerómetro de lilypad tiene una resistencia de montaje superficial en el tablero. La hoja de datos para el chip acelerómetro dice quiere 3 voltios, pero que funciona muy bien con el lilypad 5 voltios ya que tiene de resistencia, no hay necesidad de preocuparse de su propia resistencia (y antes de que me di cuenta de esto, he intentado usar PWM para obtener mi 3 voltios, y no funciona bien con un acelerómetro ya que tiene tiene mucho ruido que le da valores divertidos para sus números de eje sólo un FYI).

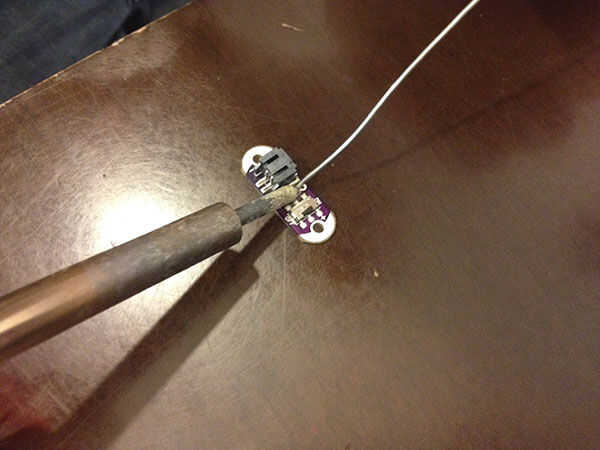

Un último Consejo que se puede ahorrar un dolor de cabeza. Si utilizas la placa de potencia, y no has usado uno antes, vas a tener que soldar el puente cerrado en el tablero antes de que funciona. Es una solución poco simple, pero si nunca han usado uno y no leen el segundo párrafo en el sitio, usted se preguntará por qué el circuito funciona mientras que conectado a la potencia de los ordenadores, pero no en la energía de la batería.
Nota: Mi consejo mayor requiere una velocidad de 4800, placas nuevas se quiere 9600, así que compruebe sus especificaciones de la Junta, si el monitor serial es ha fuera absurdo ininteligible en vez de filas de 3 números de columed, entonces usted probablemente tiene la tasa de baudios incorrecta seleccionada en el código o el serial del monitor.
