Arduino controla intermitente hadas luces de Navidad con Jingle Bells (4 / 12 paso)

Paso 4: Configuración del altavoz de jingle bells

You will need:

  • resistencia de 100 ohm (código de color = negro, marrón, marrón, oro)
  • altavoz de 8 ohm
  • 1 * jumper Pins

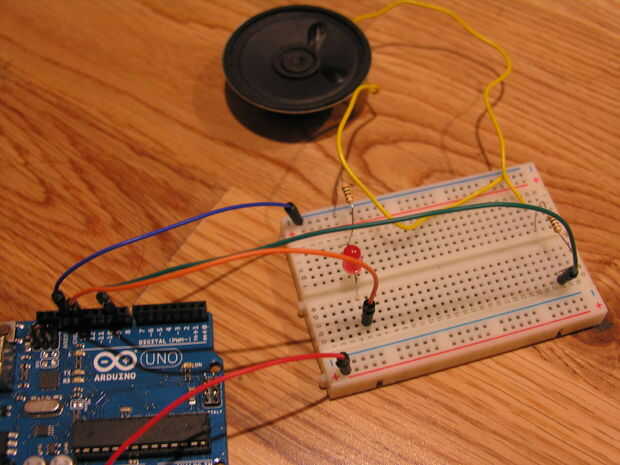

Conectar altavoces - Arduino el tutorial de tono se puede encontrar aquí

  1. Desconecte el USB de la Arduino
  2. Acople un extremo del altavoz (con el cable conectado al altavoz) a la línea azul de la negativa de la placa.
  3. Conecte el otro extremo a una fila vacía en la protoboard (asegurándose de que no está en la misma fila que el LED)

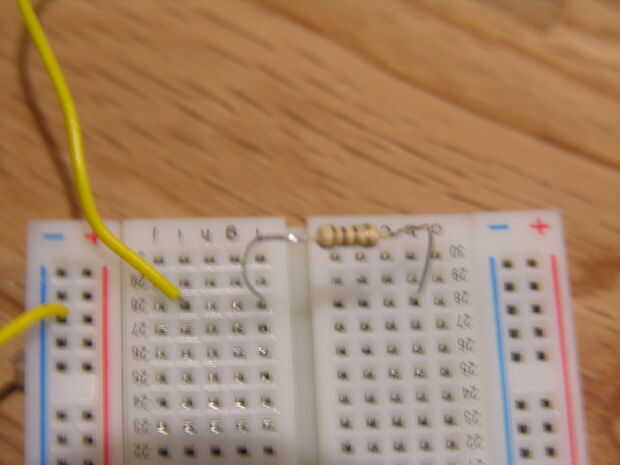

  4. Coloque el resistor de 100 ohm a lo largo de la misma fila que el cable del altavoz

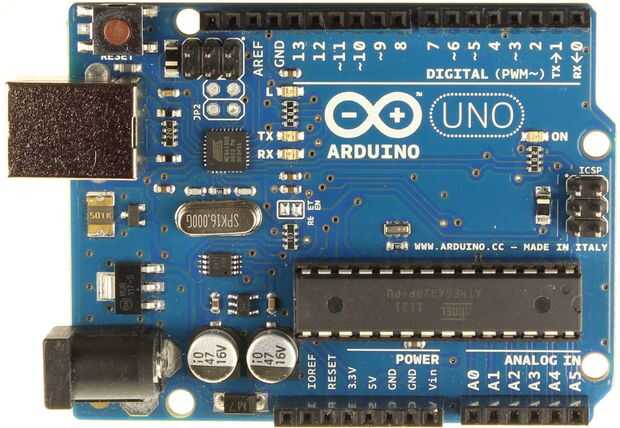

  5. Conecte el otro extremo de la fila de la resistencia al pin 9 en el Arduino, utilizando el perno de puente

En el paso siguiente verá cómo codificar el altavoz para hacerla jugar jingle bells
