Arduino controla intermitente hadas luces de Navidad con Jingle Bells (2 / 12 paso)

Paso 2: Conectar los LEDs

You will need:

  • resistencia de 150 ohmios (código de color = brown, verde, marrón, oro)
  • LED
  • 3 * jumper Pins

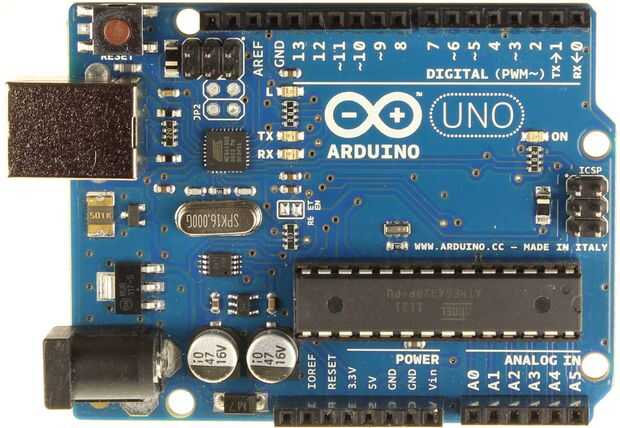

  • Arduino

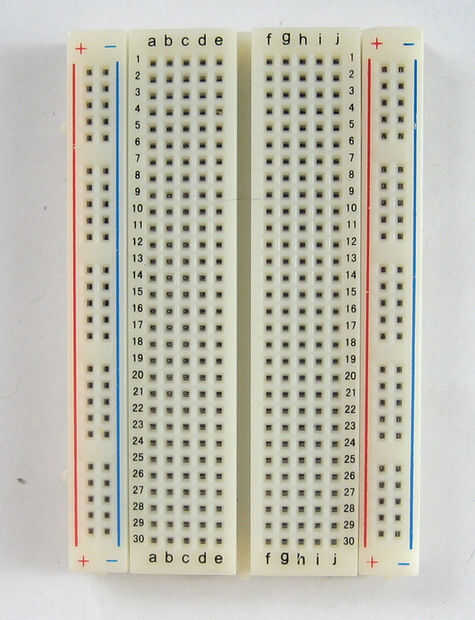

  • Protoboard

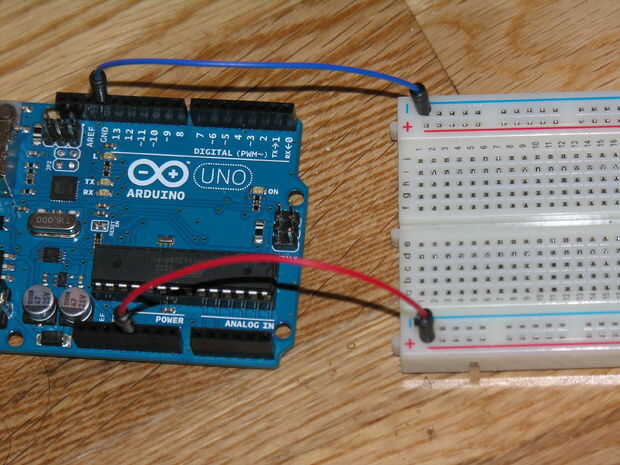

Alimentación de la placa

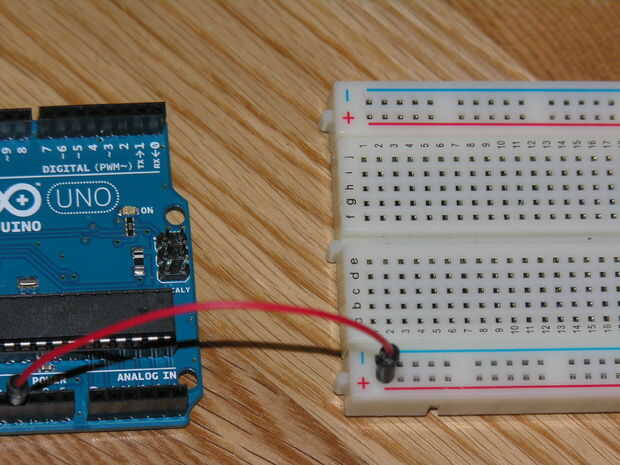

  1. Coloque un perno de puente de 5V de Arduino a la línea positiva rojo sobre la protoboard
  2. Coloque un perno de puente desde el Arduino GND a la línea azul negativo en el protoboard

Conectar el LED

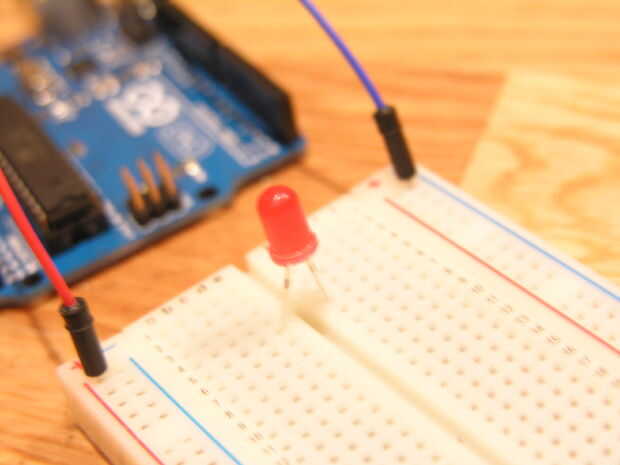

  1. Poner las 2 patas del LED en el tablero de cada lado de la línea de centro (que tenga para doblar las piernas un poco)
  2. LEDs tienen una manera correcta y una manera incorrecta, te darás cuenta que las piernas de LED son diversas longitudes. La pata corta es negativa mientras que la pierna más larga es positiva.
  3. Conectar la resistencia con la pata corta del LED y la línea negativa (azul), asegurándose de que la resistencia y la pierna de LED están en la misma fila.

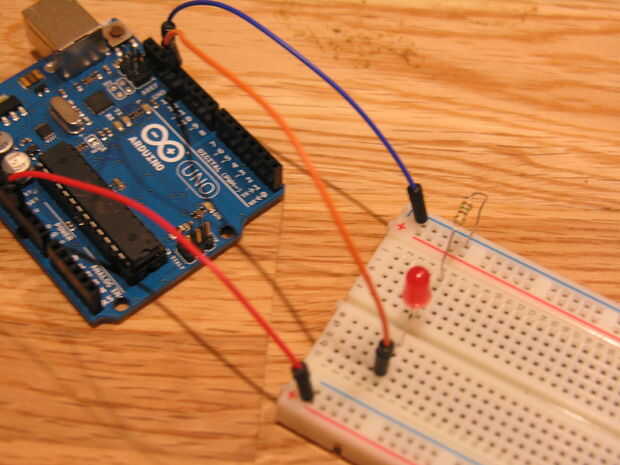

  4. Conecte la otra pata del LED al pin número 13 en el Arduino usando el último pin de puente
El tutorial de Arduino LED puede encontrarse aquí
