Un controlador de relé Programable remotamente (luces de Navidad o central domótica)


¿Qué fue eso?  A ¿cuál es-un-Maja-Thimagig?

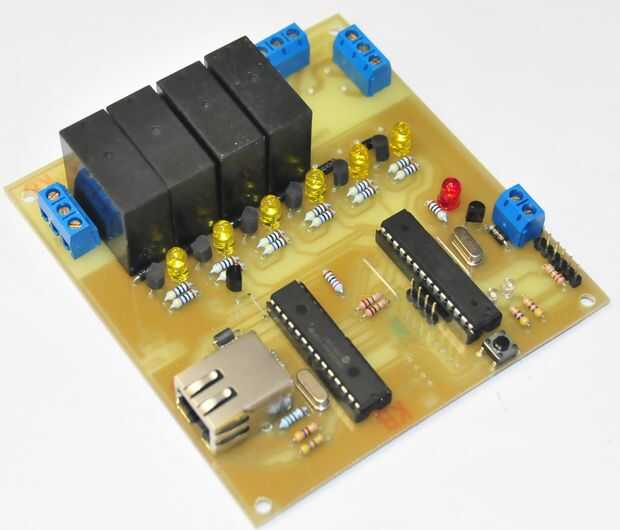

Sí - uno de esos!  Este Instructable extiende mi controlador Arduino Ethernet para controlar un conjunto de relés de hasta 6, pero no es poco aseado.  La limpia es que hay una máquina de estado basado en la web en el chip AtMega para que el relé operará en cualquier secuencia con cualquier tiempo usted quiere - por sí mismos.

Esto le permite tener un conjunto de relés conectado al extremo de un trozo de cable de Ethernet que se puede acceder desde un navegador web en cualquier lugar de tu casa.

Necesitaba un sistema de secuencia de un conjunto de relés para el control de algunas luces de Navidad en mi casa esta Navidad, así como encender y apagar una fuente de agua, así que pensé que un controlador simple para él sería un chip AtMega328.  Entonces pensé sobre lo guay sería permitir que estas cosas que se controlará desde una interfaz web.  Un poco de retoques más adelante y este proyecto fue llevado.  Yo realmente sólo necesitan 4 relés, pero como yo estaba haciendo el diseño, decidí que aquí había suficiente espacio para 6!

Este proyecto es un controlador autónomo, operan un conjunto de 6 relés según un patrón preprogramado, una y otra vez.  Si eres impaciente, subirse a la sección de programación de la Junta para ver cómo está programado.

En mi caso, quería controlar una fuente y unas luces de Navidad, así que mi patrón preprogramado es como sigue:

Relé 1 - luces delanteras
Relais 2 - fuente de luz azul
Relé 3 - luz de fuente verde
Relais 4 - bomba de la fuente

En Inicio, haga lo siguiente para siempre hasta que se apaga:

Encienda las luces, la luz azul y haga funcionar la bomba.  Después de 3 minutos, apagar la luz azul y encienda la luz verde.  Después de 3 minutos más, apague la fuente y las luces de la fuente.

Esto se definiría en el controlador como:-

State0;  Relé 1 relé 2, relais 4 - tiempo de 3 minutos - salto al estado 1
Estado1;  Relé 1, Relais 3, relais 4 - tiempo de 3 minutos - salto al estado 2
State2;  Relé de salto - tiempo 3 minutos - 1 estado 0

El relé 1 se conectaría a las luces de hadas.
Relé 2 se conectaría a la luz azul
Relé 3 se conectaría a la luz Green
Relais 4 se conectaría a la bomba.

Usted puede tener un programa totalmente diferente, dicen para el funcionamiento de un centro de jardinería, en los relés de conducen varios bombas y luces para el riego y calefacción.  Lo que te gusta!  Las aplicaciones son ilimitadas!  Y el potencial de hacking es limitado solamente por su imaginación.
