Arco iris LED pisapapeles (4 / 10 paso)

Paso 4: Probar los LEDs

Es una buena idea para probar los LEDs antes de soldarlos todos juntos e inclusión en la resina de epoxy.  Usted puede probarlos individualmente o si tienes una placa sin soldadura, usted puede fácilmente probarlos todos a la vez.

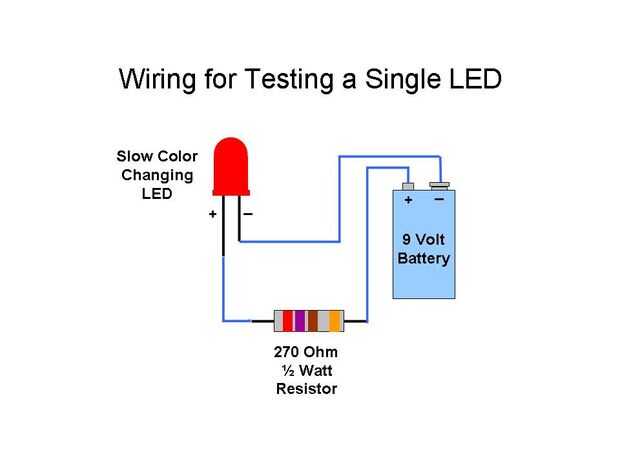

Si desea probarlos individualmente, conecte el cable más largo del LED (el ánodo) a un extremo de la resistencia, conecte el otro extremo de la resistencia en el lado positivo de la batería de 9 voltios y conecte el cable más corto del LED (cátodo) al terminal negativo de la batería de 9 voltios, como se muestra en el diagrama de abajo. El LED debe iluminar y empezar a cambiar colores.  Si no es así, compruebe las conexiones.  Si las conexiones son correctas, entonces el LED es defectuoso y debería descartarlo.  Repita para cada LED.

Si quieres probarlos todos a la vez, enchúfelos en un protoboard solderless con los alambres más largos en los LEDs (los ánodos) conectado a la franja (rojo) positivo en la placa y los cables más cortos de LED en el LED (cátodos) a la franja negativa (negro) en el protoboard como se muestra en la foto de abajo.  Enchufe un extremo de la resistencia (no importa cuál) en la franja (rojo) positivo y conecte el otro extremo al terminal positivo (+) de la batería.  Conecte un cable de la tira (negro) negativo de la placa y conecte el otro extremo del cable al lado negativo (-) de la batería. Todos los LEDs deben iluminar y empezar a cambiar colores. Si no, compruebe las conexiones. Si algunos no, asegúrese de que ellos son correctamente conectados a la placa.  Deseche cualquier LED que está defectuoso.
