Aprender sobre el 555 (5 / 7 paso)

Paso 5: Con la salida de un temporizador 555

La salida del 555 (Pin 3) puede estar en uno de dos Estados en cualquier momento, lo que significa que es una salida digital. Se puede conectar directamente a las entradas de otros circuitos integrados de digitales, o puede controlar otros dispositivos con la ayuda de unos pocos componentes adicionales. El primer estado es el estado 'bajo', que es el 0V voltaje en la fuente de alimentación. El segundo estado es el estado 'alto', que es el voltaje de Vcc en la fuente de alimentación.

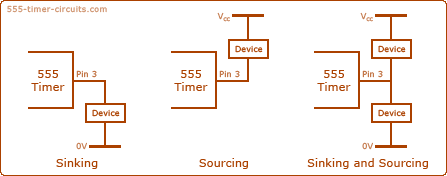

Hundimiento y abastecimiento

Cuando la salida baja, corriente de flujo a través del dispositivo y actívelo. Esto se llama 'hundirse' actual porque la corriente es originario de Vs y atraviesa el dispositivo y el 555 a 0V.

Cuando la salida alta, corriente de flujo a través del dispositivo y actívelo. Esto se llama 'sourcing' actual porque la corriente es originario de los 555 y los flujos a través del dispositivo a 0V.

Hundimiento y abastecimiento pueden usarse juntos para que dos dispositivos pueden alternadamente enciende y se apaga.

El dispositivo podría ser cualquier cosa que puede encenderse y apagarse, como LEDs, lámparas, relés, motores o electroimanes. Desafortunadamente, estos dispositivos tienen que conectarse a la salida de diferentes maneras porque la salida del 555 puede solamente la fuente o fregadero de una corriente de hasta 200mA. Asegúrese de que el suministro de energía puede proporcionar bastante actual para el dispositivo y el 555, lo contrario que se verá afectado el tiempo de la 555.

http://www.555-Timer-circuits.com/Using-the-output.html
