Aprender sobre el 555 (3 / 7 paso)

Paso 3: dentro del Temporizador 555

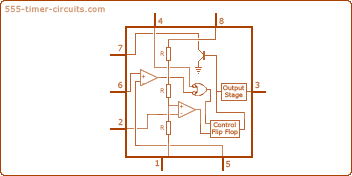

Usted puede preguntarse lo que está dentro del chip 555 temporizador o lo que lo hace funcionar. Bueno, el temporizador 555 chip de un circuito integrado (IC) y por lo tanto contiene un circuito de miniturized rodeado de silicio. Cada uno de los pines está conectado al circuito que consta de más de 20 transistores, 2 diodos y resistores de 15.

¿Nota las resistencias de tres 5 k? Esto es cómo el chip consiguió su nombre.

http://www.555-Timer-circuits.com/PIN-Configuration.html
