Paso 6: Puente y otras opciones
![]()

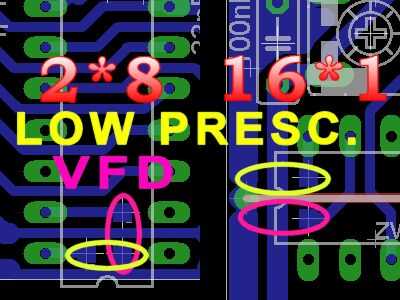

Componentes utilizados en el filtro deben ser exactamente como en el esquema y mejor si son nuevos, especialmente los condensadores. Dos resistores de 470 ohm que hace los 2.5V tensión de referencia debe ser similar como sea posible. Algunos (sobre todo la nueva los producción después de 2008) avr no son susceptibles a overclocking muy bueno... overclock programa mal el ADC durante la medición de la señal de banda alta. Si no puede ver nada en el lado derecho de la pantalla, esto significa que el ADC no funciona. Soldar el puente PRESC baja para reducir la frecuencia de la ADC, aplicarán 4 divisor en lugar de 2. Si está utilizando VFD, soldar el puente VFD para enviar brillo especial comandos de regulación en lugar de controlar la salida PWM. Esto puede no usarse juntos porque el LCD erróneamente reconoce este comando y su comienzo a ser inutilizable.
Soy el autor de parte del software y hardware, autor del software es Hunterhouse .
Códigos fuente están incluidos
Todos los archivos necesarios están en el archivo adjunto. Lo se mi inglés no es demasiado buena, así que pregunto si algo está claro.
¡Buena suerte!
Oh y si quieres respuesta rápida a su pregunta, por favor preguntar en los comentarios en mi sitio o ponerse en contacto conmigo.
FIJACIÓN DE LA ATENCIÓN SE HA ACTUALIZADO. Anterior tiene un pequeño bug en programas.
