Analizador de espectros acústicos de AVR (5 / 6 paso)

Paso 5: Calibración de precisión

o usted puede hacer la calibración de precisión...

Necesitas dos programas "generador de funciones" y un "osciloscopio". Yo uso "FG Lite" y "osciloscopio 2.51 para windows 95″ (en la página de descarga ). Aprender los conceptos básicos de la utilización de un osciloscopio, cómo para configuración en línea de tu tarjeta de audio de pc, cómo establecer una ganancia de entrada de la tarjeta de audio y osciloscopio para que no había overdrive, no a describir – si no tienes una idea de lo que estoy hablando, hacer la calibración rápida.

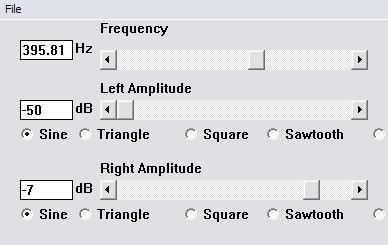

Funcionamiento sistema de generador a sinusoidal, frecuencia de 5KHz, aumento en cerca de 80% (en la foto hay 400Hz, no cuenta que).

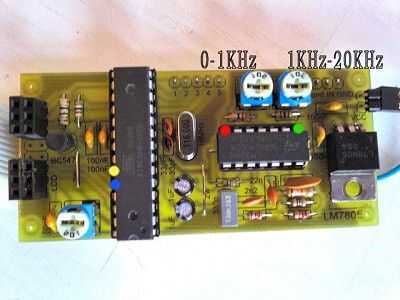

Izquierda derecha potenciómetro hasta el final, conectar línea-in de tu tarjeta de audio de pc a punto rojo.

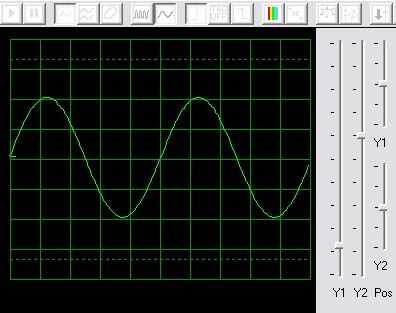

3 demostración de la imagen cómo debe buscar una adecuada señal limpia

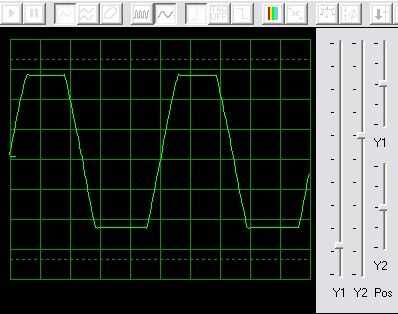

Y 4 demostración de la imagen como una señal de overdrien con corte de tableros

Si potenciómetro esté derecha hasta el final y a pesar de la señal es superdirecta, usted tendrá que reducir la señal de tu pc, o si nalayzer va a trabajar en otro dispositivo, tienes que añadir R/R tabique o potenciómetro adicional para reducir la intensidad de la señal al valor adecuado. Si la señal es agradable y limpio, para que levante un poco girando el potenciómetro en dejó dirección – pero no overdive. Hacer lo mismo con el potenciómetro derecho y punto verde. Ahora conecte la entrada de audio de pc a punto azul y luego a amarillo para comprobar si la señal es aceptable. Al final comprobar si el filtro de paso bajo es trabajando corectly, conecte su pc audio línea-en punto amarillo y mueva lentamente que el regulador de frecuencia de izquierda a derecha, señal debe desaparecer cerca de 800Hz-1KHz.
