Añadir capacidades para un molino del CnC de grabado láser (4 / 23 paso)

Paso 4: Modelado inicial

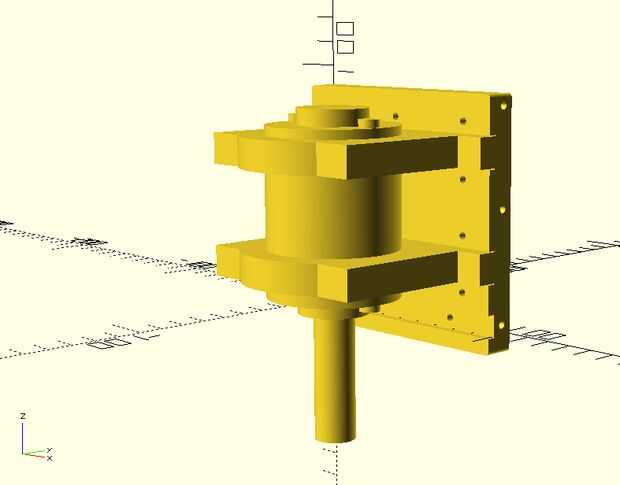

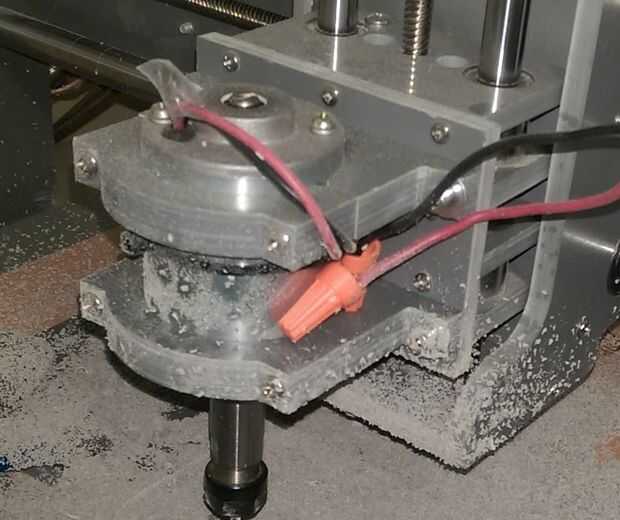

A continuación medí el eje y sus soportes. Los soportes de montaje del eje vinieron con mi maquina CnC, por lo que reversa de ingeniería les hasta que tuviera las dimensiones correctas. Esto incluyó la modelación de los brackets y luego impresión mía hasta mis soportes iguale los soportes de la máquina. Esto era fundamental para el diseño de la base del husillo, para que el centro del huso se pasa por la caja impresa 3d, aún utilizando el eje original de los soportes de montaje.
