Añadir capacidades para un molino del CnC de grabado láser (12 / 23 paso)

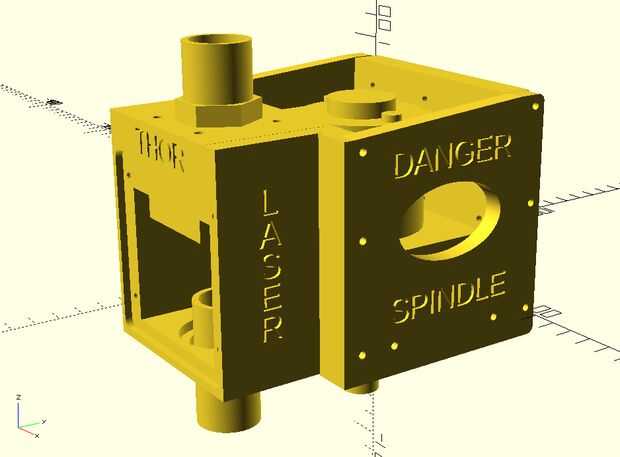

Paso 12: Modelo terminado

Después de combinar todos los componentes modelados y control para el ajuste y enfrentamientos imprimí todas las piezas. Para referencia, imprimí un total de cinco piezas individuales:

Placa de montaje en eje 1). z

Placa Base del huso 2.)

Caja láser 3.)

Placa lateral izquierda 4.)

Placa lateral derecha 5.)
