Paso 16: Eje y Laser coordinan sistema de alineación
Este paso es posiblemente el más importante y es donde veremos al máximo las ganancias de una configuración de combinación husillo/laser.
LinuxCnC le permite trabajar con varios sistemas de coordenadas diferentes, y aquí vamos a usar dos de ellos: G54 y G55. Yo he nombrado mi huso como "G54" y mi láser como "G55". Estos son los sistemas de coordenadas donde mi huso y láser existirá en adelante.
Alineación de los dos sistemas de coordenadas, le recomiendo que use la broca más pequeña que tienes disponible para su huso; Usé un poco de V y ajuste la profundidad de corte a 1mm. Yo entonces molido hacia fuera una serie de cuadrados y círculos, aproximadamente 20mm de ancho en mi sistema de coordenadas del huso (G54).
En mi sistema de coordenadas G54, la esquina superior izquierda de mi plaza de la izquierda tiene las coordenadas x = 100, y = 100; He hecho una nota de estas coordenadas, que serán necesarios para configurar nuestro offset láser en LinuxCnC.
Una vez completa la operación de fresado apagué el huso y activa el láser.
Nota: Siempre use protección para los ojos cuando usted tiene poder para el láser!
Ya que ahora quiero trabajar con el láser, entro en el sistema de coordenadas G55 en LinuxCnC. Actualmente las lecturas de coordenadas de la posición de los ejes X, Y y Z son los mismos que estaban por G54. Esto es porque todavía no he introducir cualquier ajuste para el láser. Enciendo el láser en un entorno de baja potencia, que visiblemente puedo ver la luz, pero que no es grabado de la madera. Entonces manualmente posicionar el láser hasta que el rayo aparezca más o menos alineado con la Plaza de fresado. Ahora ajusto la posición coordenada de donde el láser es actualmente diciendo que el software que mi laser es en x = 100 y y = 100.
Luego voy a tener mi máquina laser etch sólo la izquierda cuadrado más. Describí la Plaza utilizando el láser y aunque me ha entrado un valor de desplazamiento láser inicial en LinuxCnC, la plaza que había grabado (primera imagen) se alinean bien con la Plaza molida porque yo sólo visualmente alineado el laser en el paso anterior. Esto está bien, porque ahora mido la alineación.

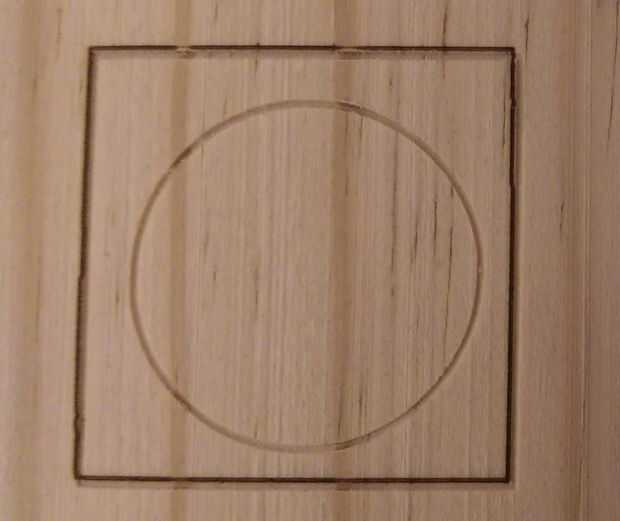

Una vez que el láser termina grabado la Plaza, la posición de su láser/eje fuera del camino por lo que se puede acceder a la plaza que han fresado y láser grabado al agua fuerte. Usando un par de pinzas o regla, medida X e Y coordinan desplazamientos de la fresada y plazas grabadas con láser. Mi medido fuera de la alineación a + 1 mm en la dirección X y -4 mm en la dirección Y (primera imagen).

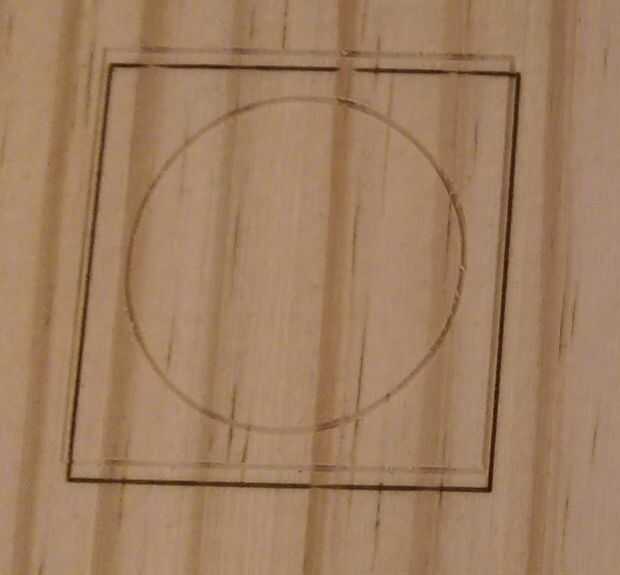

Luego me mudé mi laser de x = 100 y = 100 x = 99 (100 - 1) y y = 104 (100 + 4) para compensar el haber sido + 1 y -4 en X y Y hachas. Entonces yo grabe la segunda plaza (segunda imagen). Yo he llegado más allá de posición en los ejes X e Y. Digo esto porque ahora estoy en el otro lado de la Plaza molido en ejes x e y. No se preocupe, puedo seguir midiendo, esta vez va a decimales de precisión milimétrica.
Lo Mida nuevamente y encuentro que estoy fuera de la alineación a - 0,17 mm en la dirección X y + 0,85 mm en la dirección Y. Vuelvo a mi máquina para x = 100 y = 100 y compensará otra vez mis nuevas medidas al establecer mi posición actual en x = 100.17 (100 + 0,17) y = 99.15 (100-0,85).

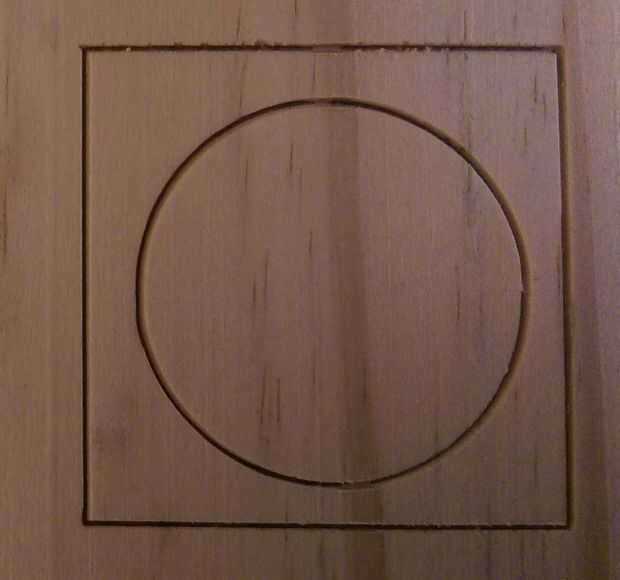

Repita este proceso dos veces más hasta que la alineación sale bien, con el rayo láser caiga dentro de la arboleda molida alrededor de la Plaza. Luego siguió la prueba y grabado al agua fuerte el círculo; Esto alineó bien también (tercera foto). Si los sistemas de coordenadas más necesita ajustar simplemente siga los pasos anteriores varias veces más y sus sistemas de coordenadas del eje y láser se alinearon en ningún momento!
