Amplificador lock-in

Lock-in básico

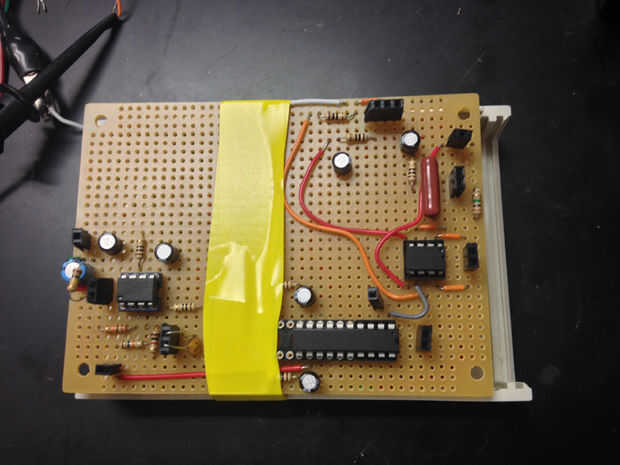

Comerciales cerradura-en amplificadores utilizados en los laboratorios de física atómica funcionará hasta $4.000. Aquí construimos una por unos $60. Mientras que el cerradura-ins comerciales detectará señales nanovoltio, estaremos limitadas a las señales habituales aquí.

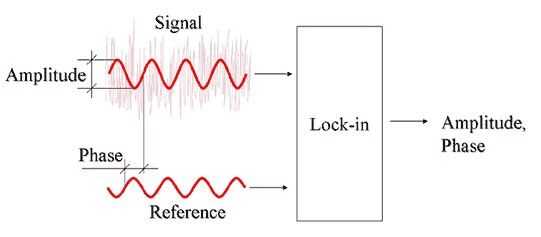

Los amplificadores lock-in se utilizan con frecuencia en experimentos científicos que requieren medir pequeñas tensiones en ambientes ruidosos. Si se conoce la frecuencia de la señal deseada, el instrumento puede "seleccionar" en la señal con una frecuencia de referencia correspondiente. Aunque innecesario en construir el circuito, es útil reconocer los fundamentos matemáticos que impulsan dicho dispositivo. El valor promedio de tiempo del producto de dos funciones senoidales de frecuencia divergentes es cero. Sin embargo, si ambas funciones tienen la misma frecuencia, el valor es 1/2 del producto de las amplitudes.

Compensación de fase

Fase es un funcional bloqueo de amplificador (el nombre alternativo de un amplificador lock-in es un detector sensible a la fase). Si la fase de la señal de entrada no coincide con la fase de la señal de referencia, entonces la salida también es cero. Para los efectos del presente Instructivo, descuido cuenta de un desplazamiento de fase y centrarse sólo en la fijación en una señal de fase idéntica. Para la corrección de fase, señalo a su atención a la adición de un oscilador de desplazamiento de fase a la señal de referencia.

Tres partes: Amplificador, demodulador,

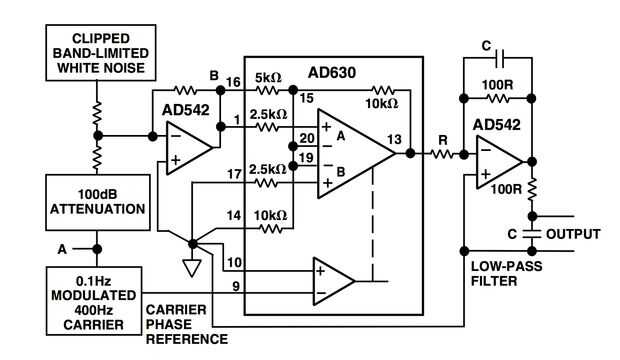

Nosotros podemos romper el amplificador lock-in en este instructable en tres partes: el amplificador de entrada, un demodulador síncrono y un final paso bajo filtro/amplificador que finalmente salidas la señal DC.
