Amplificador lock-in (3 / 6 paso)

Paso 3: El amplificador de entrada

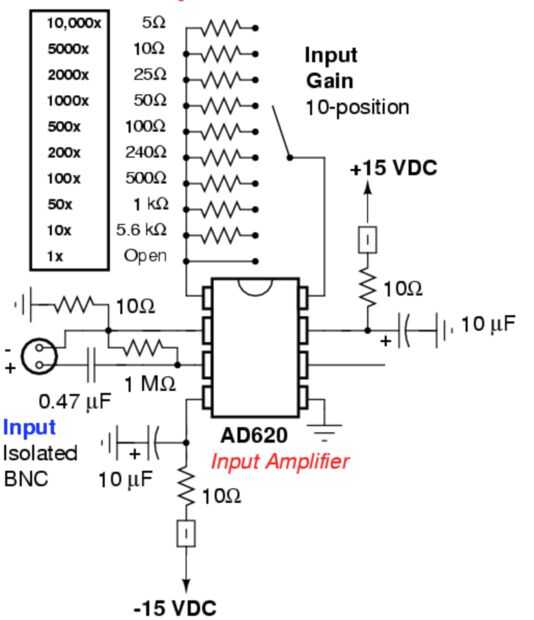

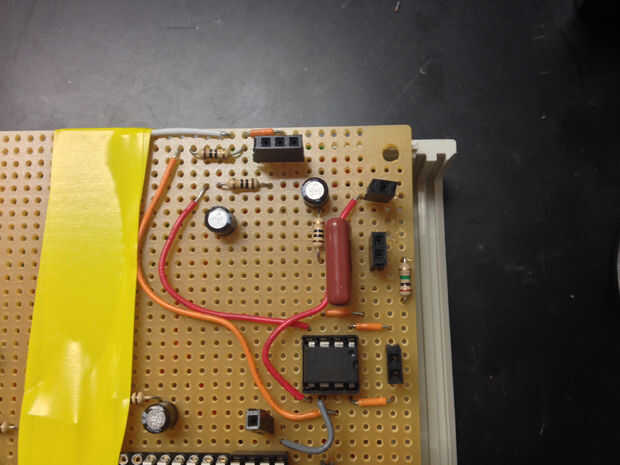

Nuestro primer paso es construir el amplificador de entrada. Este componente le llevará en nuestra señal y amplificar el voltaje, dependiendo de la resistencia de ganancia variable. El amplificador trabaja simplemente a través de un op-amp no invertir. Para este componente, potencia con los +-15V de alimentación con filtros low-pass conectado a cada fuente para filtrar ruidos de circulación/no deseados. Las funciones de condensador de disco para evitar cualquier fluctuaciones en la señal al realizar la demodulations más adelante por el camino. PIN 6 se salida del demodulador de señal.

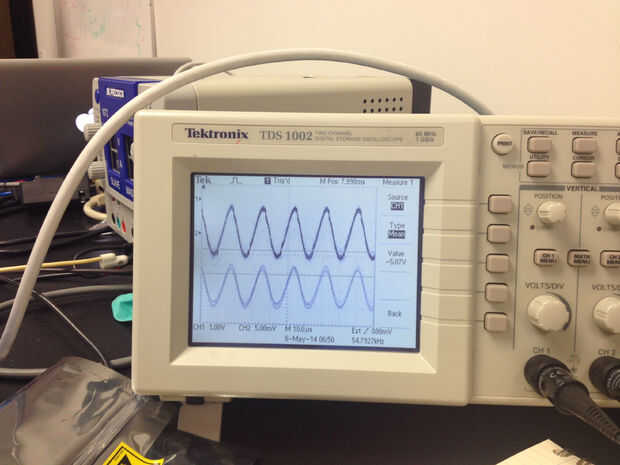

Esto sería un buen momento para comprobar si el amplificador funciona de hecho como se desee. Jugar con varias resistencias de ganancia y el osciloscopio para ver que el amplificador funciona antes de pasar al siguiente paso. Esto le ahorrará muchos dolores de cabeza.
