Amplificador lock-in (6 / 6 paso)

Paso 6: Poner juntos todos

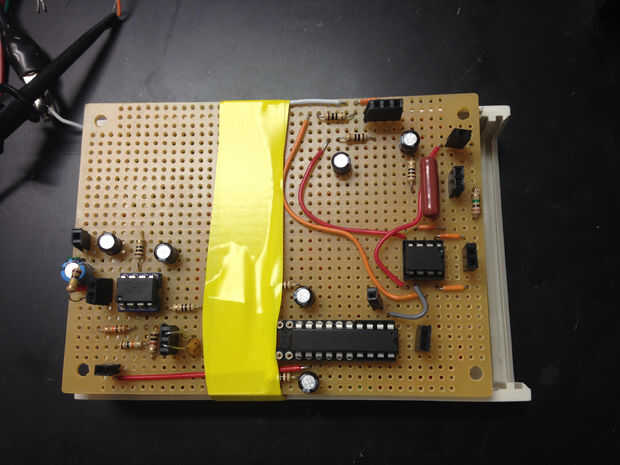

El producto final debe ser un autónomo bloqueo de amplificador, capaz de detectar señales de milivoltios encajadas ambientes ruidosos. Trate de jugar con varias constantes de configuración/tiempo ganancia para obtener la respuesta adecuada a los cambios de la señal. ADVERTENCIA: Si ve cualquier comportamiento extraño con las lecturas de salida de voltaje del amplificador/demodulador y estás notando algunos recortes, esto es probablemente porque ha establecido su aumento demasiado alto! Reducir la ganancia de su amplificador entrada o dejar caer la amplitud de la señal de referencia. Recuerde, su resistencia de aumento amplificará hasta alrededor de 1000 veces la señal de entrada. Si tienes una entrada de 1V, es poco probable/imposible que su amplificador de potencia de 15V salida una señal de 1000V. Así, se producirá el recorte.

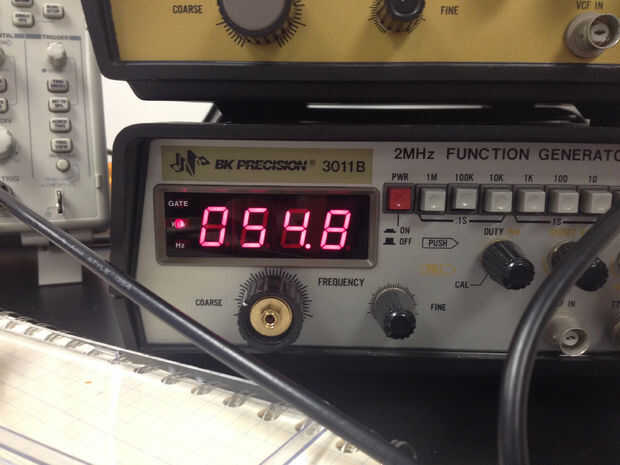

Os dejo las aplicaciones hasta usted. Mientras que probablemente no vas a estar usando para realizar experimentos de física atómica, puede tratar de poner un LED en una cierta distancia de un fotodiodo como su señal de entrada. En una habitación bien iluminada, si pones el diodo de, digamos, una frecuencia de 30 KHz, debe coger la señal incluso en el ambiente ruidoso del ruido fluorescente de 120 Hz!

Este instructivo fue escrito como parte de la terminación del Pomona College física 128 asignación de proyecto final. Cualquier duda, Envíenme un correo electrónico a khatamidk
