Paso 2: construcción
Hice el sistema de obturador dentro de la caja del aerosol. Primero quité la electrónica que controla el motor. Luego hice dos agujeros para instalar las barras de la jaula directamente sobre la piel de la caja, estos soporte de barras el titular de la jaula en la caja de cambios nivel aproximadamente 5 cm de ella. Utilicé un palillo plástico para conectar el brazo de engranaje con el obturador (dentro el titular), por lo que el obturador se mueve hacia adentro y hacia afuera con el brazo como motor gira diez vueltas completas. También instalé dos sensores al tacto en los extremos de la persiana, por lo que puede sentir cuando el obturador está completamente abierto o cerrado. Hice estos sensores por talla dos conjuntos de bandas de conducción y directamente los instalado directamente sobre la piel y luego soldar los cables en ellos. Cuando el obturador viaja al final empuja en tira en otro. Una vez que las tiras se conectan la corriente fluye por lo que el sensor de contacto funciona como un interruptor de encendido y detecta el borde de la persiana. Me encontré totalmente 5 cables en el obturador 2 para el motor, 3 para los sensores del tacto de 1 común y 1 de cada cable para LEDs rojo y amarillo. El LED rojo brilla cuando el obturador está completamente abierto y amarillo LED brilla cuando el obturador está completamente cerrado. Hice ¼ inche agujero para instalar el poste directamente sobre la piel, por lo que la caja se puede instalar directamente sobre la mesa óptica con el titular del puesto.

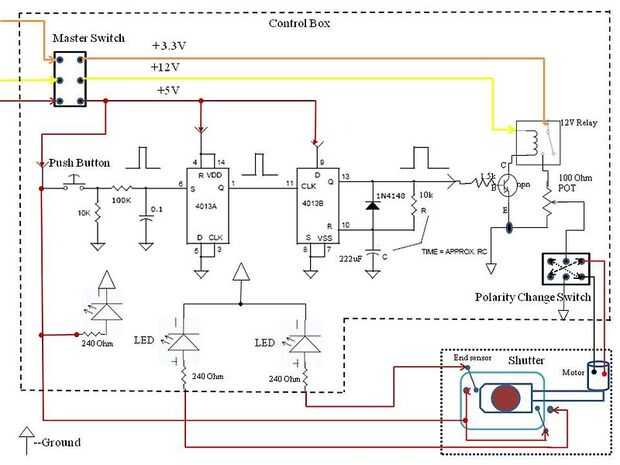

Caja de control
He utilizado IC 4013 basado en circuito de generación de pulso. El pulso sale pin 13 del IC 4013B. La duración del pulso (FWHM) depende del valor del circuito RC (t(sec)=R(ohm)xC(uF)). Duración del pulso en segundos está dada por el producto de la resistencia y capacitancia. Las pendientes de las miradas de pulso como una curva de carga y descarga del condensador. Puesto que el pulso es de semana directamente no puede funcionar relé o el motor. Así solía transistor NPN para amplificarlo. El colector está conectado al relé, por lo que el relé opera sobre la duración del pulso, que se convierte en el motor. El tiempo en el que el motor funciona se puede controlar tan directamente modulando el valor de la RC. Toma diez vueltas de motor para abrirse/cercano el obturador que es igual a 2 segundos. Por eso elijo el valor RC tal que el pulso tiene una duración de 2,2 segundos (2.2 = 1e4x222e-6). Utilicé un bote entre el relé y el motor, para controlar la velocidad del motor aún más. Es muy importante controlar la velocidad del motor, porque los engranajes generan un montón de esfuerzo de torsión. Si esto no se controla que el par extra puede destruir los engranajes plásticos. Templando el bote tiene la tensión correcta y la corriente del motor. BOTE puede utilizarse también para controlar el tiempo de cierre de la persiana directamente. La salida de la olla está conectada al polo central del interruptor del obturador de flip/flop. Interruptor tiene 2 sets de 2 polos independientes, un conjunto a cada lado del poste central. En el centro hay dos polos, un polo está conectado al bote y otra es al suelo. Los postes a la izquierda y derecha están cruzadas conectados. Los postes a la derecha se conectan al motor. Así que lo que hace; como se gira el interruptor de la izquierda a la derecha los intercambios de la polaridad de los cables del motor. Por lo que el motor gira hacia la derecha cuando el lado izquierdo del interruptor está llevando a cabo, por lo tanto abrir el obturador cuando el pulso viene y viceversa para el lado derecho. Interruptor controla las tres tensiones.
