Paso 1: componentes

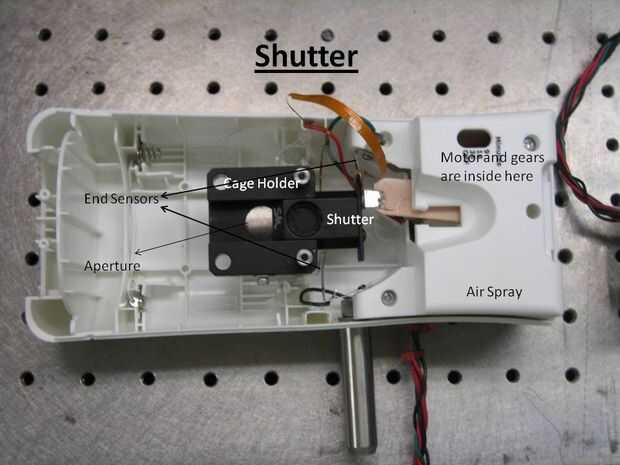

Del obturador.

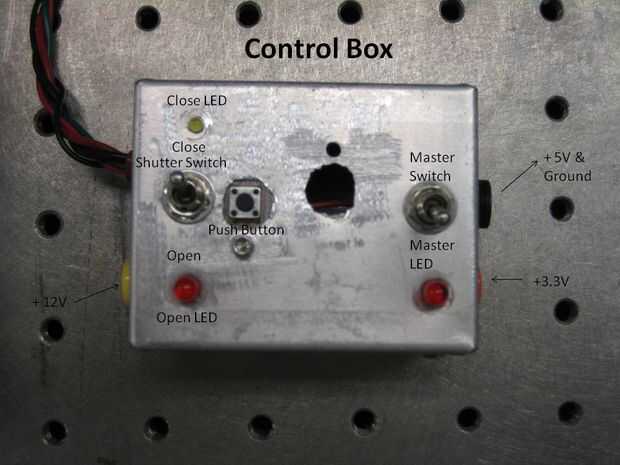

Caja de control.

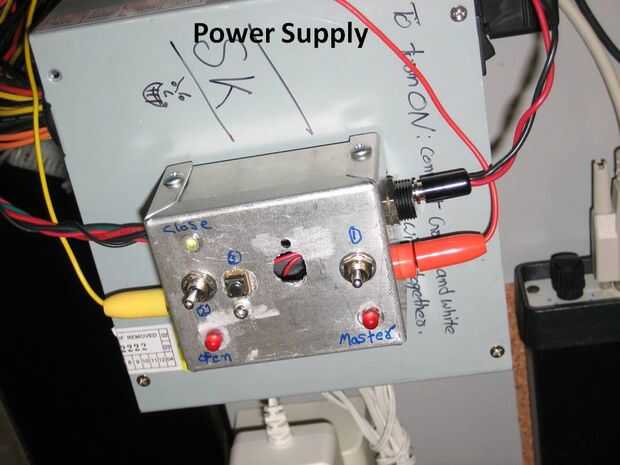

Fuente de alimentación.
Los componentes utilizados:
Obturador
Spray de aire automático Glade: spray de aire utiliza un motor y caja de engranajes para funcionar mecánicamente la botella del aerosol, que solía mover el obturador.
Thorlab Cage sistema extraíble filtro titulares CFH1: Hacer titular de obturador y disparador.
Dos barras de montaje de jaula de 3 pulgadas: para instalar el soporte del obturador en la piel del spray de aire.
Negro de aluminio: para hacer el obturador.
Caja de control
2 3 polos interruptor on/off
1 presionar botón de encendido/apagado
2 CD4013 4013 IC CMOS DUAL D FLIP FLOP IC
1 resistencia 100K ohmios
2 resistencia 10K ohmios
1 condensador de ajuste de la resistencia de 100 ohmios (olla)
1 resistencia 1.5k Ohm
3 resistencia de 240 ohmios
1 diodo 1N4148
1 0.1uF 50V condensador de cerámica
Condensador electrolítico Radial 1 de 222uF
1 transistor npn C1815 Y de KD-7B
2 14 pin DIP IC Socket adaptador de la soldadura tipo
2 LED rojo de 3mm
1 LED amarillo de 3mm
1 placa de prototipos A-5032 300 x 400 mm
1 relé 12V
cables rojo, negro, verde y amarillo de 1.5m
1 caja de aluminio de 6 x 8 cm.
3 conectores banana M & F (amarillo (+ 12V), rojo (+ 5V) y naranja (+ 3.3V))
1 Powe Jack M & F
Fuente de alimentación
Usé la fuente de alimentación de 300W de la computadora de escritorio que rescatado de un ordenador viejo.
