ALTOIDS DIY SMALLS JOULE THIEF linterna (5 / 7 paso)

Paso 5: La soldadura todos juntos

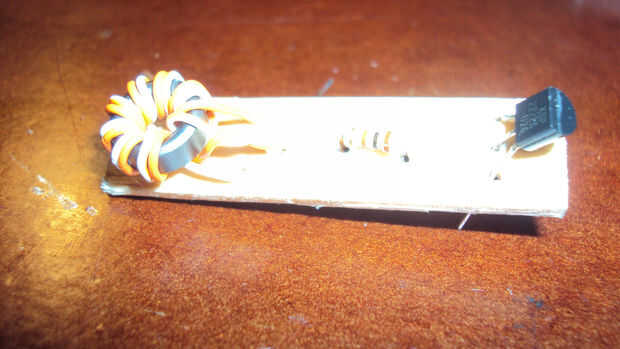

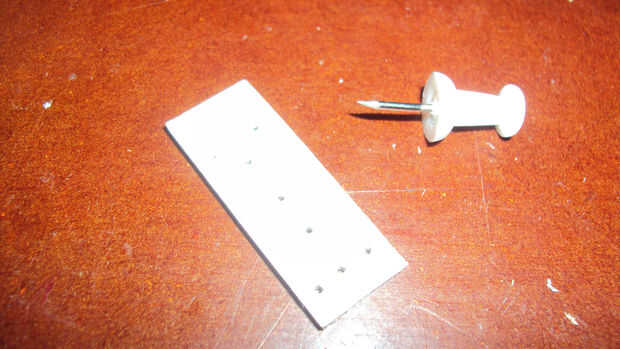

Ahora vamos a soldar todo entre sí. Usted podría montar en un pequeño trozo de madera o de cartón si quieres. Puedes seguir estas instrucciones escritas, o mira el diagrama.

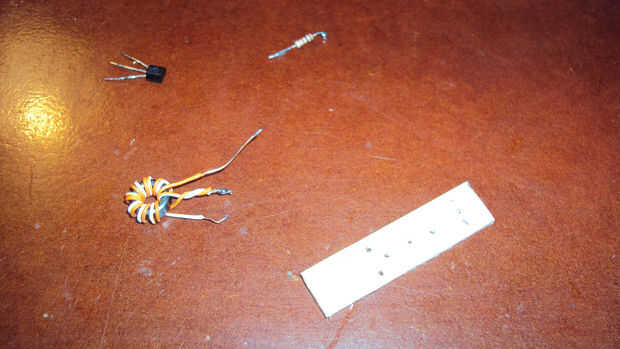

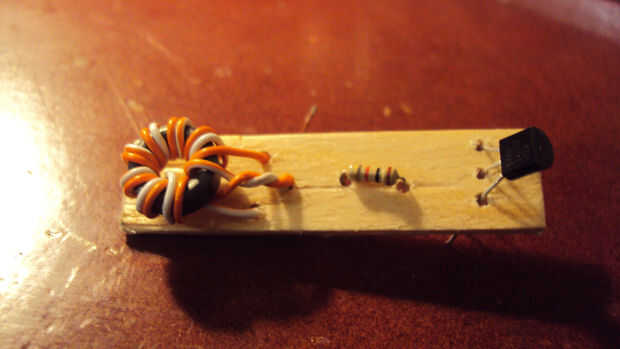

En primer lugar, toma los dos cables exteriores del transistor y doble hacia fuera maneras un poco y doblar hacia atrás la cabeza media. Uno de los cables provenientes de la toroide que está solo; es decir, no dobladas junto con otro cable. Soldadura a un lado de la resistencia. Suelde el otro extremo de la resistencia al plomo del medio del transistor.

Tomar el otro cable solo de la toroide y suelde con el colector del transistor. Soldar el lado positivo del LED al coleccionista así y suelde el lado negativo para el emisor.

Todo lo que queda por hacer ahora es soldar un cable de extensión para el lado negativo del LED. Tome un pedazo de la que tenías antes de cables y soldadura al emisor del transistor.
