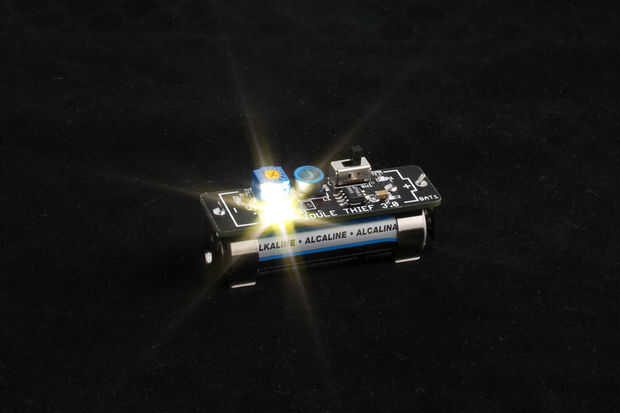

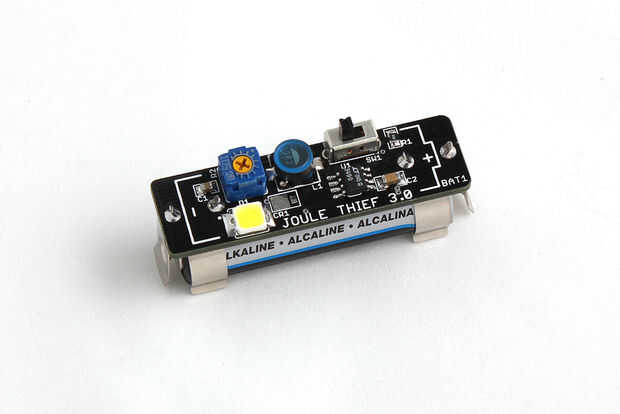

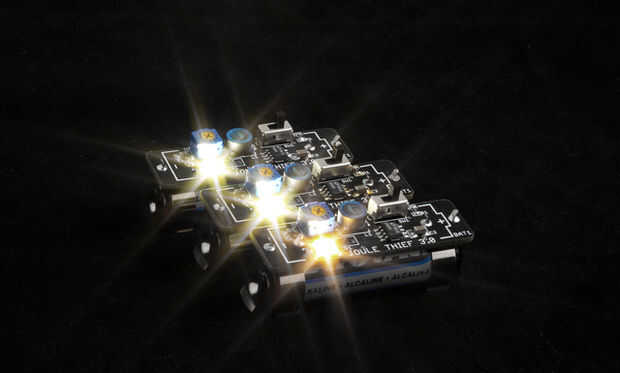

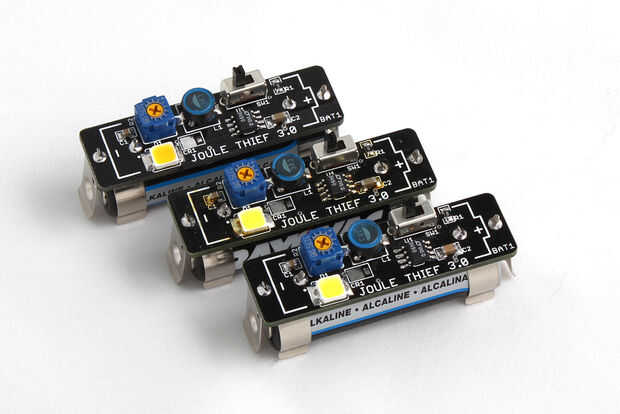

Como algunos tuve tiempo este verano, me decidí a traer algunos de los diseños populares que había creado hace casi diez años con mi empresa de iluminación recreativa, espacio gato avanzados sistemas de iluminación. Hace unos diez años cuando los LEDs Luxeon primero fueron llegando al mercado, he diseñado un circuito controlador de LED de 1 vatio que uilized el LED Luxeon STAR O funcionar a 3V (era un LED rojo) y 350mA. Esto fue diseñado para ser utilizado para aplicaciones de espeleología y alimentado a través de una sola batería AA. La Asamblea original casi al mismo miraba como este nuevo diseño (utiliza el mismo pinzas) pero era aproximadamente 1/2" largo para acomodar el módulo de LUXEON LED más grande. Los circuitos abiertos también era conformal recubierto para protección contra la humedad. El circuito funcionó extremadamente bien, aunque el LED LUXEON es bastante grande. Así que lo primero que hice cuando rediseñar mi circuito existente era utilizar un LED más pequeños - en este caso una lámpara X Cree 1W y reducir el tamaño general de la Junta. El tamaño original de la Junta Directiva tenía la misma anchura, pero fue un poco más largo (1/2") para acomodar el LED LUXEON. Con el más pequeño Cree 1W LED, pude hacer la junta la igualdad posible de tamaño más pequeño para el tamaño de una sola batería AA.

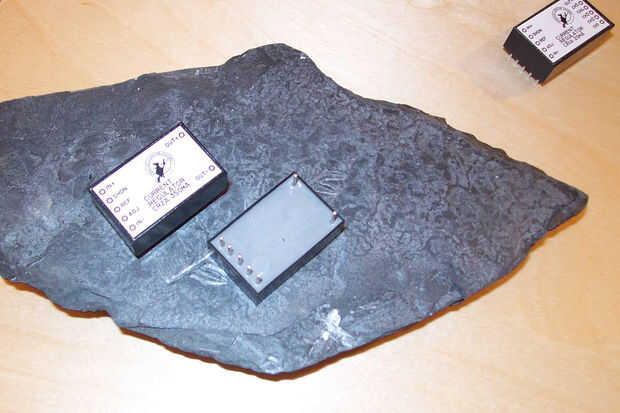

El nombre original para el controlador de LED que diseñé era el controlador de LED Hyperkatz. Sin embargo para esta versión que simplemente le cambió el nombre a un nombre más genérico de Joule Thief - como todo el mundo y su abuela parece estar llamando cualquier circuitos de LED de baja tensión Joule ladrones independientemente de cómo estén gobernadas o cuán eficiente son. También hemos realizado algunas unidades en macetas de este mismo conductor para empresa de otra iluminación recreativa como prototipos en el 2004. Os he adjunto algunas fotos de los prototipos en maceta originales. La única diferencia con aquellos, era que no había ningún interruptor y el LED tuvo que ser unido externamente.
Así que de nuevo a este viejo 1W LED coche circuito. El circuito utiliza un controlador de boost programable IC que opera desde una sola batería AA y utiliza un impulso de conmutación de topología de convertidor para aumentar el voltaje de la batería del AA solo (hasta 0.8V) hasta aprox. 4V potencia 1W Cree LED. Aunque no un Joule Thief en el sentido tradicional, aún funcionará con una batería AA drenada hasta una tensión de 0.8V, aunque este circuito funciona mejor con una pila AA nueva.

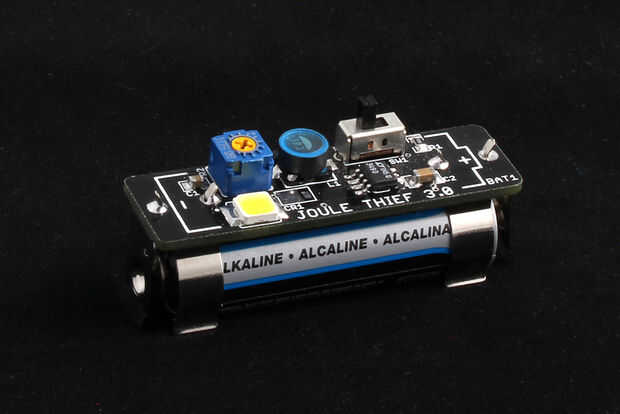

Este particular Joule Thief está diseñado para LEDs de 1W blanco Cree, pero puede funcionar para cualquier número de LEDs de alta corriente. El circuito boost está diseñado para regular LED corriente 350mA o menos. El potenciómetro incorporado puede utilizarse para variar la salida LED actual y por lo tanto el brillo del LED.
