ALTOIDS DIY SMALLS JOULE THIEF linterna (4 / 7 paso)

Paso 4: Hacer el Joule Thief, el toroide de la bobina

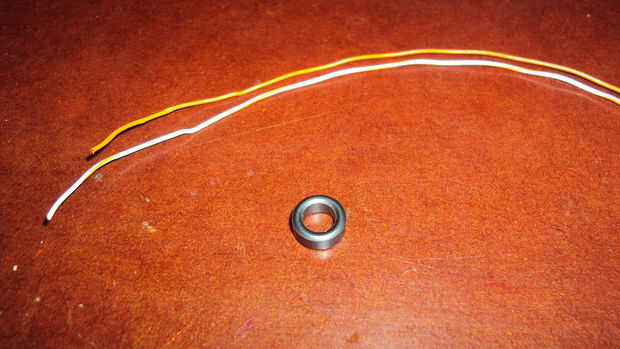

El primer paso es el toroide del viento. He encontrado mina en un muerto CFL, y funciona bien.

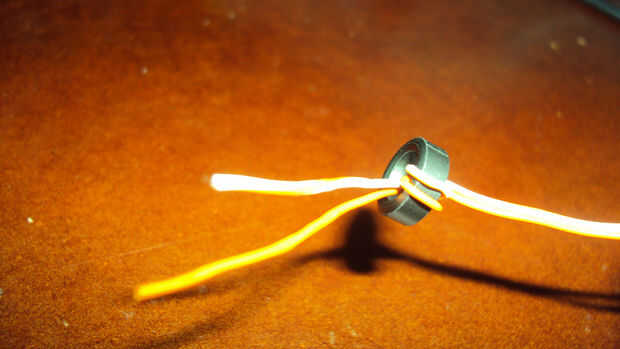

Toma tus dos hilos de alambre y el hilo a través del toroide, luego tomar los otros dos extremos y viento una vez alrededor del toroide. No retuerza los cables y asegúrese de que los dos cables del mismo color no están bien cerca unos de otros.

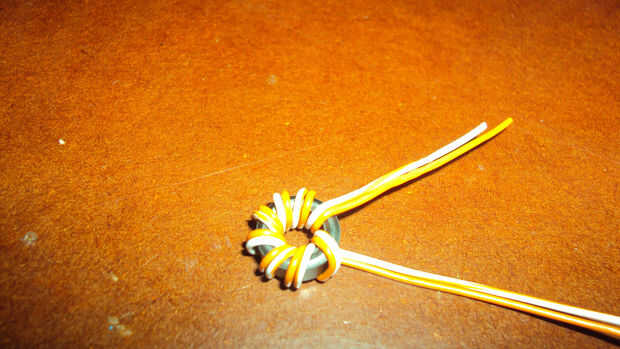

Mantenga la bobina, asegurándose de que el viento las bobinas firmemente. Que quieras sobre 8-11 vueltas en el toroide, en mi caso 7 trabaja bien para mí. Asegúrese de que las vueltas están espaciadas uniformemente alrededor del toroide.

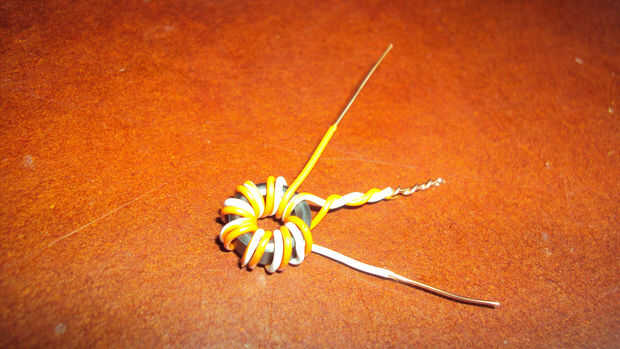

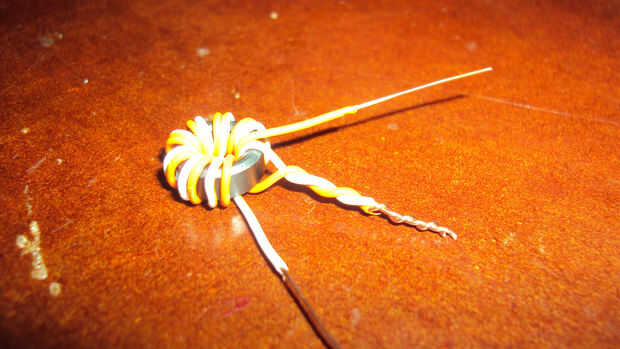

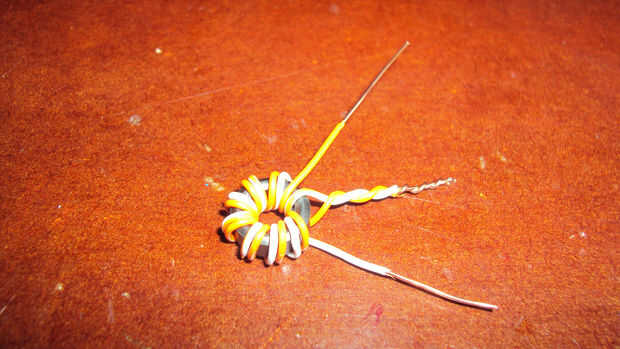

Una vez que el viento alrededor del toroide todo, corta el cable extra, dejo un par de pulgadas de soldadura. Tira cierto aislamiento de los cables y luego tomar un cable de cada lado, asegurándose de que son del color opuesto. Les tuerza, y termine con el toroide.
