Paso 7: Agregando placas de circuito impreso
Para comenzar, vuelva a conectar los cables de listón de la alimentación (ahora, con el recién instalado portapilas AA) a las placas de circuitos. ¿Recuerde que la orientación del paso anterior? Si examina las conexiones verás que realmente hay sólo una manera de conectarlo pero me parece un poco más tranquilidad tener una imagen de referencia.

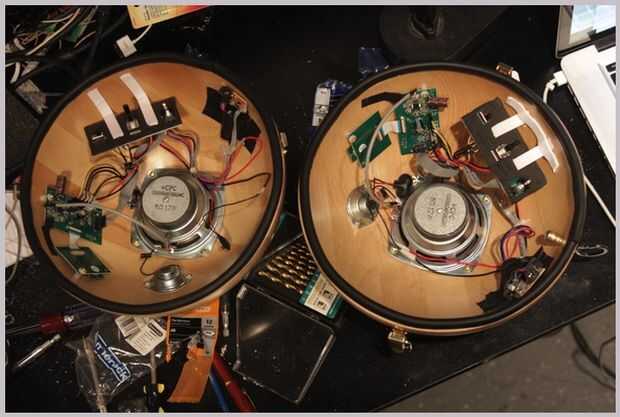

Una vez conectado, necesitan averiguar cómo vas a orientar todas las tablas alrededor de la ensalada del tazón de fuente. Quería darle a cada tablero de tanto espacio como sea posible. (Véase el cuadro a continuación para ver cómo todo lo orienté)

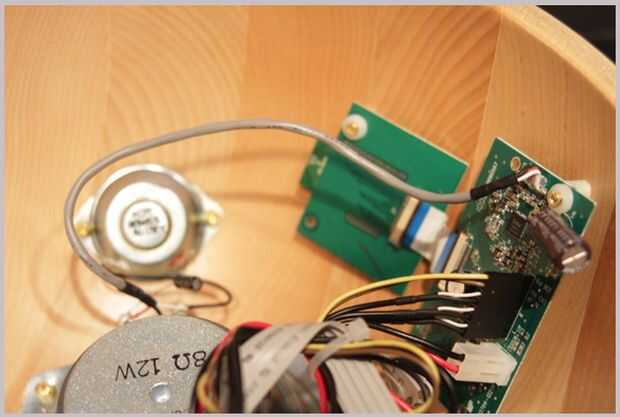

Os adjunto las placas de circuito con los tornillos de madera más delgados con las arandelas de nylon y los espaciadores de nylon. No sentía la necesidad de orificios en los mismos. Solía un taladro de batería en la mitad de potencia para cautelosamente atornillarlas. Empecé con la placa del circuito principal y utiliza un tornillo con las arandelas de nylon y el espaciador para montar. Luego hice lo mismo con el circuito del receptor a su lado. (ver imagen)

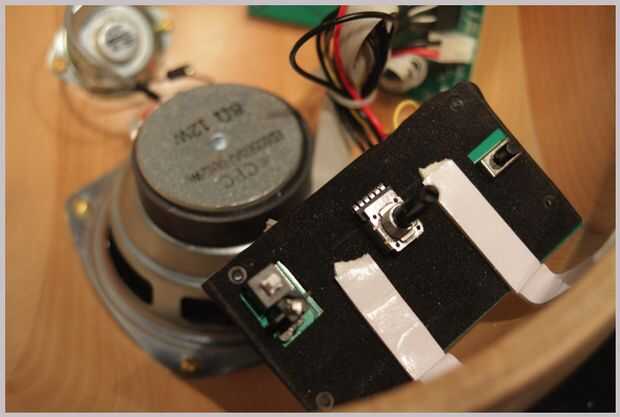

La placa de circuito con los interruptores y perillas que yo sabía que necesitaba para llegar a fin de utilizar los altavoces así que utilicé la cinta de pegar gruesa para montar eso ligeramente levantarse un poco por lo que podría conseguir bastante fácilmente a los controles. (ver imagen)
* La cinta dobles del palillo, en mi opinión, es una de esas soluciones temporales que estaba hablando antes. Finalmente esa cinta va a soltarse y tal vez una mejor solución es usar unos pequeños soportes en L en su lugar.
Finalmente, el último paso en este proceso es mi peor solución temporal. Porque necesitaba obtener a estos chicos hacer antes del día siguiente, así como dormir un poco antes. Decidí simplemente lámparas cinta del soporte de pilas AA y la Junta de conector AC poco hacia el interior del recipiente. Planeo sobre la fijación de esto en mis propio altavoces mediante el uso de algún tipo de solución de velcro.
OK, han finalizado con éxito un lado de la esfera del altavoz. Ahora, tienes que volver al principio y repetir el proceso para el otro lado.
* No se preocupe. Es una explicación de un proceso bastante simple. Una vez que has hecho a un lado usted podrá hacer el otro lado en la mitad del tiempo. Mi primera esfera completa altavoz me tomó cerca de cinco horas para terminar. El segundo se que hice tomó sólo un par de horas.
