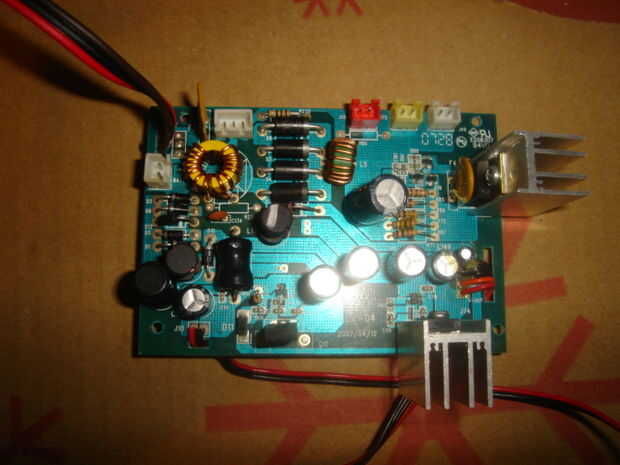

Paso 24: ELV-04 tablero
Se trata de un tablero de la fuente del poder del muy resistente - que es una necesidad, dada la multitud de todos los motores que se ejecuta.
Aquí están las salidas de pin:
J17 - energía desde el transformador y una línea de detección para energía de la batería
rojo-9v en
negro-tierra
Brown-batería + V
Conector de la batería BAT1
Pin 1-tierra
PIN2-9v de la batería
Panel de audio J10-poderes
cable rojo de 1, 5V
alambre negro-tierra
Cpu principal J14-poderes
rojo-6v a
naranja-VR de la energía - voluntad de 8V no utilizar esta línea
negro-tierra
negro-tierra
Brown-batería detectar + 9V si las baterías no están en y poder conectar
J49-poderes ELV-08 tablero + 9V
J75-poderes VR ELV-09 tablero + 9V esto utilizamos para nuestro propio tablero VR
J15-poderes ELV-06 tablero + 9V
Interruptor SW1

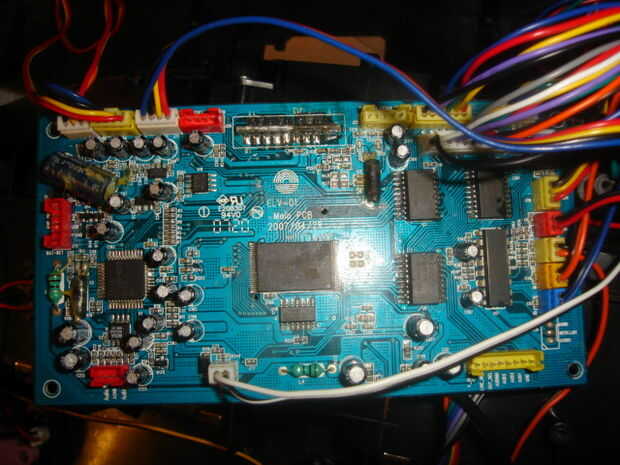

Hasta ahora, hemos visto los tableros que controlan todos los movimientos faciales y su tablero de la fuente de energía. ELV-01, que es la CPU principal, no es necesario toda la programación se hará con sellos básicos y un tablero de control personalizado, que visitaremos más tarde.
