Alive de WowWee de Elvis para el proyecto de Elivinator (21 / 64 paso)

Paso 21: ELV-08 Junta

Esto concluye la ruptura en la cavidad del cerebro, a continuación voy a explicar lo que hace cada tablero y cómo podemos utilizarlos en la construcción de nuestro propio pequeño circuito para el control de los ojos. También mantenga cada sección de tornillos y placas en bolsas separadas para un montaje más rápido. También aviso que cada motor tiene un VR (resistencia Variable que cambia su resistencia con algún tipo de movimiento mecánico) para determinar donde es la ubicación de inicio. Esto nos ayudará cuando viene el tiempo de programación.

En esta pequeña sección, vamos a ver lo que la mayoría de los tableros son y lo que se para. Así que echemos un vistazo a uno de la Junta más importantes que utilizaremos.

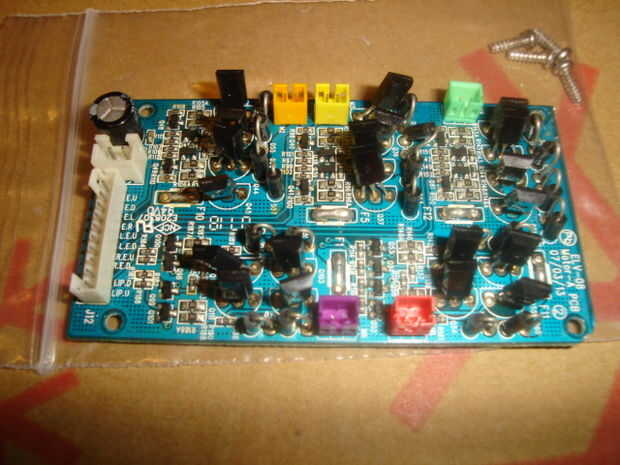

Esta primera tabla se llama ELV-08. Este tablero controla los ojos y movimientos del labio. Usa un circuito puente H para motores. Las salidas de pin son los siguientes:
Conector M1-rojo se mueve los ojos hacia arriba y hacia abajo
Conector m2-naranja mueve ojos izquierdo y derecho
M3-amarillo conector se mueve izquierda párpado (no utilizaremos este)
Conector M4 verde mueve la tapa del ojo derecho
M8 - púrpura conector se mueve el labio del lado izquierdo y derecho

J22-alimentación 9v
PIN1-cable rojo + 9V
PIN2-alambre negro - Vss tierra

Conector de interfaz de J33 - principal
PIN1-ojo para arriba - cable marrón
PIN2-ojo abajo-cable rojo
Cable de PIN3-ojo izquierdo-naranja
Hilo de Pin4-ojo derecho-amarillo
Tapa de ojo Pin5 arriba verde alambre "no se utiliza en nuestra Elvinator"
Tapa ojo Pin6 azul abajo cable "no se utiliza en nuestra Elvinator"
Alambre de arriba morado tapa ojo derecho Pin7
Cable de ojo derecho Pin8 tapa abajo-gris
Hilo de Pin9 labio abajo-blanco
PIN 10-labio arriba-cable negro

Ahora puedes ver por qué este tablero es uno de los consejos más importantes, ya que controla todos sus movimientos faciales; las excepciones son las cejas quijada y ojo, que son controladas a través de la Junta de ELV-07.
