Alfombra de DDR Breakout puerto (4 / 7 paso)

Paso 4: soldadura

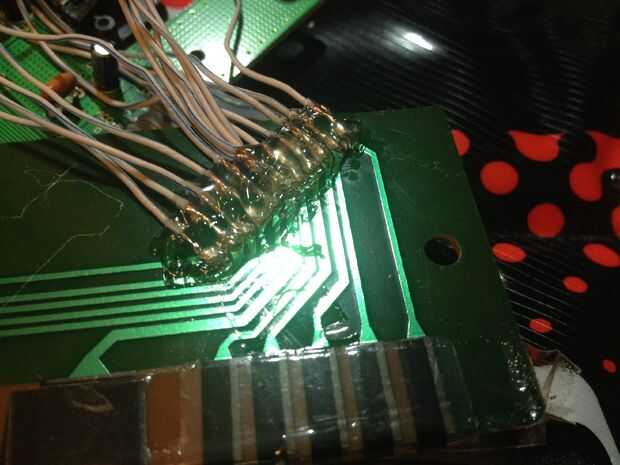

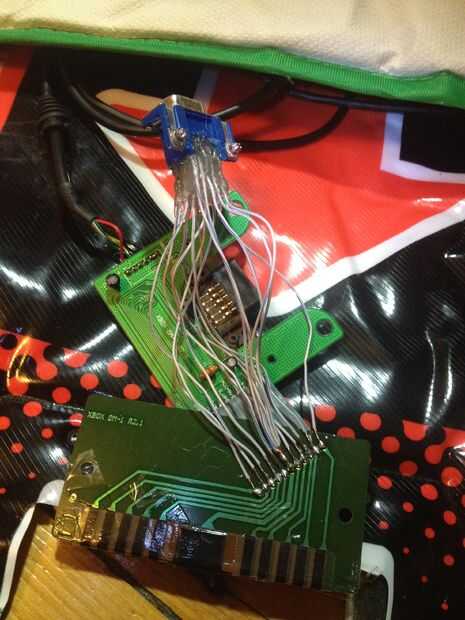

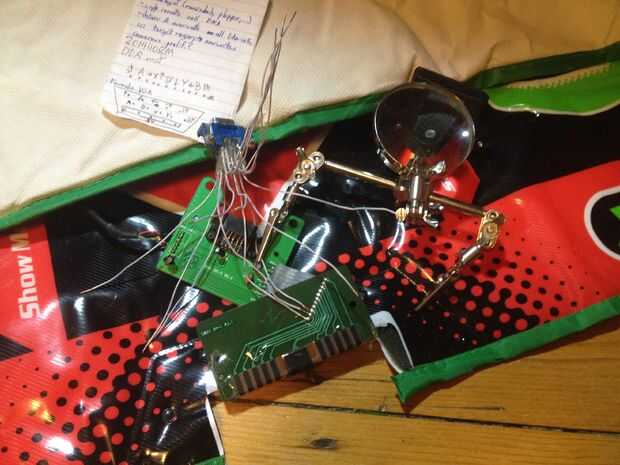

Tenía un tercio de cada cable en su lugar con la mano, pero realmente cualquier clip con algo de peso que iba a hacer. Soldar con cuidado y asegúrese de no conectar ningún globos juntos. Una vez que todo está conectado para arriba y usted no ha hecho que ningún contacto o soldadura están conectadas a algo que no debería ser, unte pegamento caliente que mantenga todo en su lugar.
