Alfombra de DDR Breakout puerto (3 / 7 paso)

Paso 3: Cirugía estera abierta

Abrir eso mat! Hay un puñado de tornillos de la parte inferior de la caja de plástico negro que viene hacia fuera el cable.

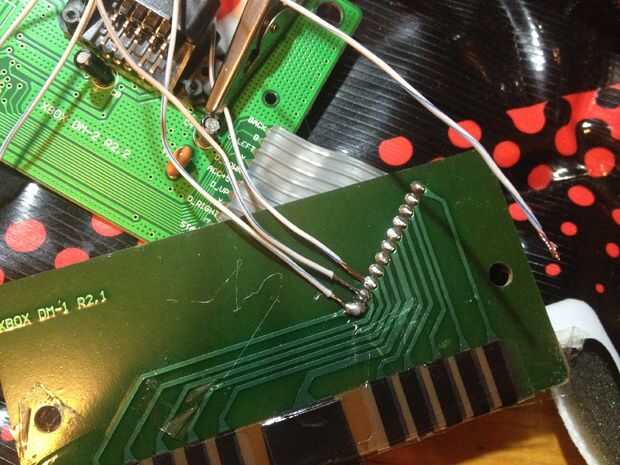

Una vez que está abierto, para cualquier marcas, o las indicaciones de qué cables corresponden a lo que. La mayoría de estas viejas esteras DDR es iguales así que mi conjetura es que son todos solo fabricados en alguna parte y volver a la marca dependiendo de qué tienda es la venta de ellos, así que creo que es una fuerte apuesta que el cableado sea por lo menos muy similar entre alfombras de diferentes.

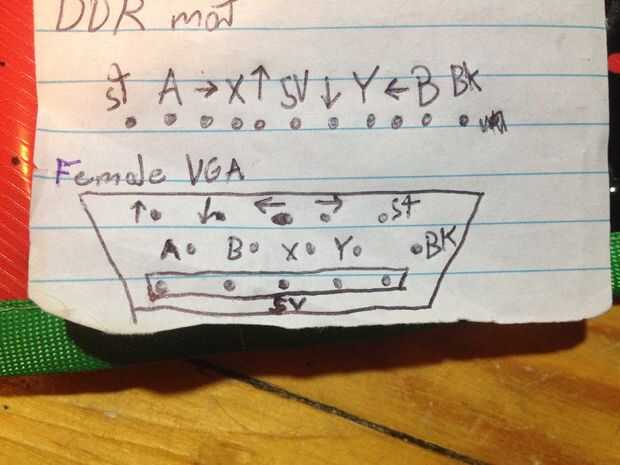

En mi caso, cada cable fue etiquetado muy bien con su función correspondiente. Redacté un diagrama de cableado para mí ayudar a recordar qué va dónde y donde quería cosas conectarse durante el siguiente paso; resultó para ser muy útil.

Nota: he dedicado 5 de los alambres a 5V porque allí sólo pasó a ser de 10 botones y tuve 5 cables sobrantes. Usted puede simplemente fácilmente la soldadura de 11 alambres al puerto vga y 1 de ellos de uso para cada contacto.
