Ahorro de energía interruptor con Sensor de presencia (2 / 8 paso)

Paso 2: Conecte el Sensor de ultrasonidos

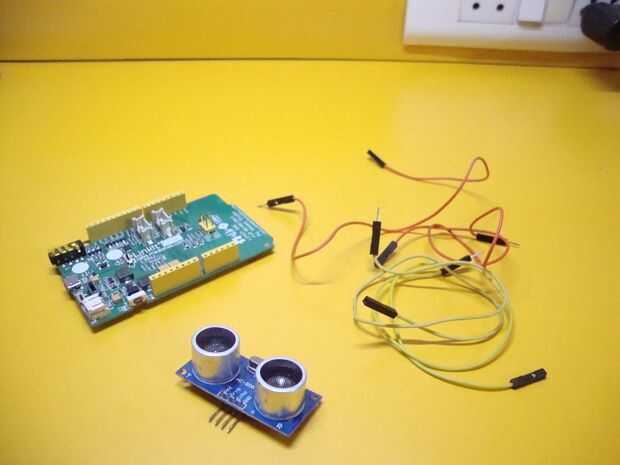

El primer paso en el proceso de construcción es conectar el sensor de ultrasonidos a la un junta linkit. El sensor aquí sirve el propósito principal del proyecto, que está calculando la distancia. Como la mayoría de ustedes saben que, mi transmite ondas ultrasónicas y luego recibir los reflejados, un sensor de ultrasonidos es capaz de calcular la distancia del obstáculo presente frente a ella.

Aquí, se utilizará este sensor para detectar su presencia. No hay ningún tipo de sensor humano presente que será utilizado, pero su presencia puede detectarse utilizando la simple lógica. Cuando el sensor se mantendrá en su mesa de trabajo frente a su silla, la distancia sería más cuando usted está no sentado en su silla mientras que sería comparativamente menor cuando está sentado. Así que cuando la distancia llega a ser menos el umbral establecido, la Junta procesa la señal del sensor y activa el relé que enciende el aparato. Comprensión de todo esto sería fácil hasta que hace difícil a sí mismo como cohete ciencia involucradas en este proyecto.

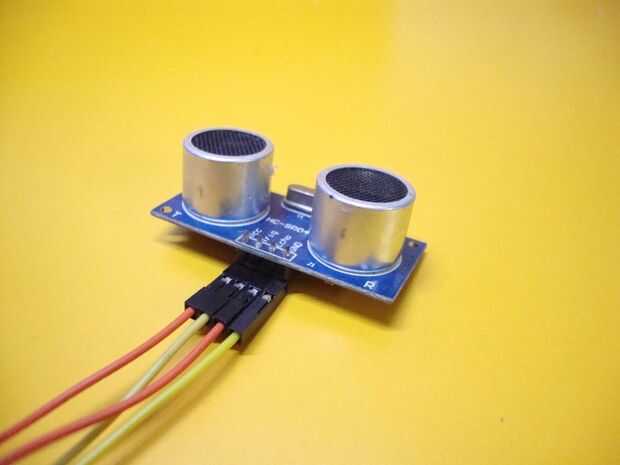

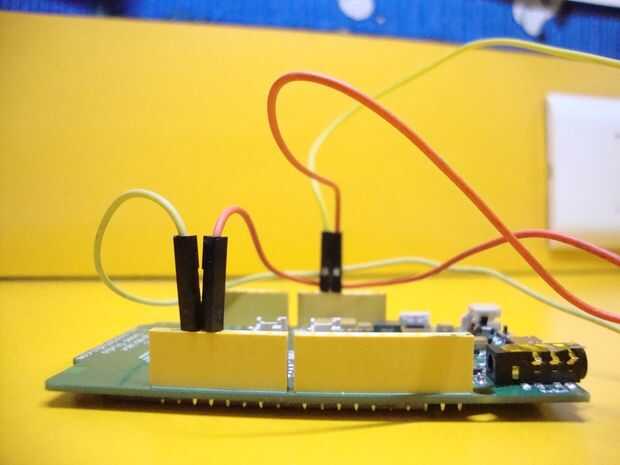

Conecte el sensor al linkit utilizando algunos hombre a los cables del puente femenina según el siguiente:

1. Vcc---Linkit de uno 5v
2. Gnd---Gnd
3. gatillo---D2
4. eco---D3
