Aguijón del escorpión - alta potencia UV LED linterna (4 / 15 paso)

Paso 4: Arte de PCB

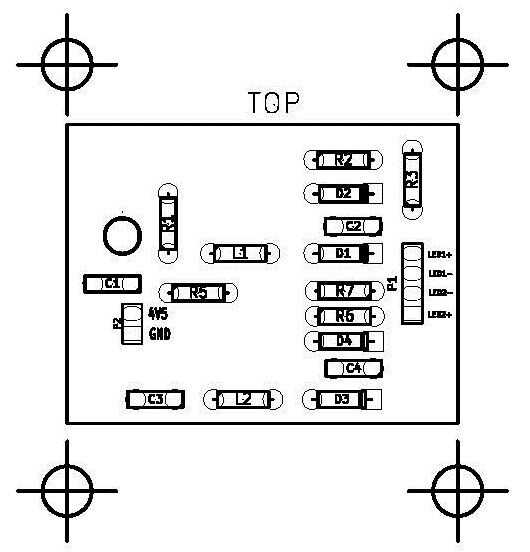

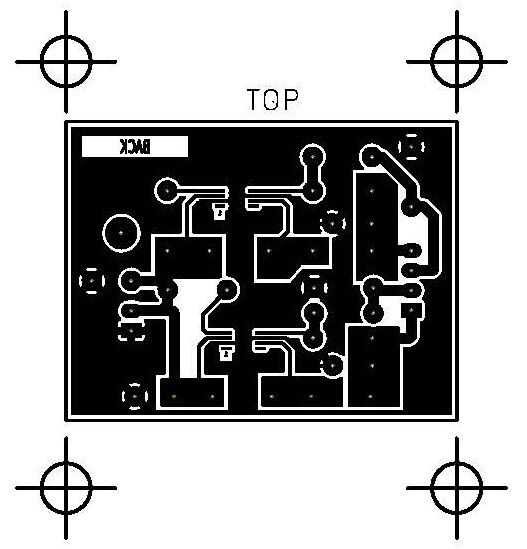

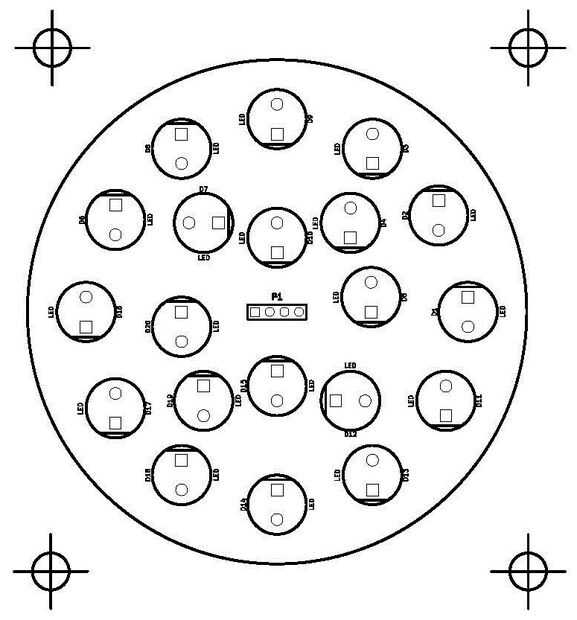

El arte de PCB fue creado usando KiCAD - un impresionante programa gratuito.  Aquí está la ilustración para el PWB del LED y el LED conductor PCB. Se proporciona un PDF de todas las capas que se mantienen las ilustraciones a escala por lo que puede reproducirse a sí mismo.  Se trata de un circuito dos caras debido a consideraciones de disipación de calor.

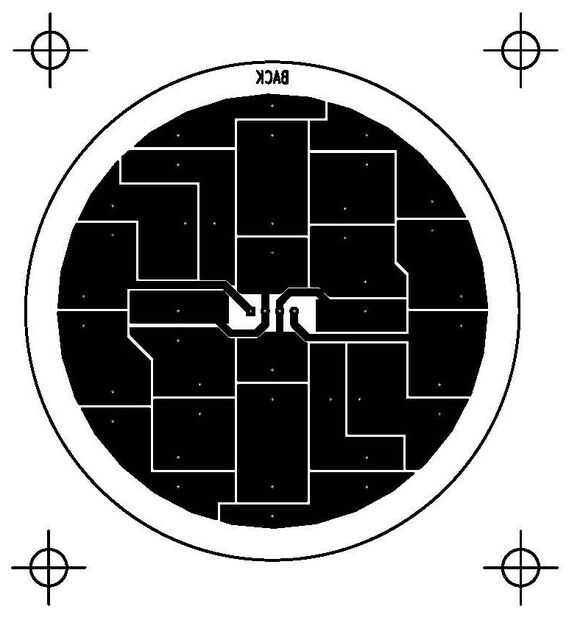

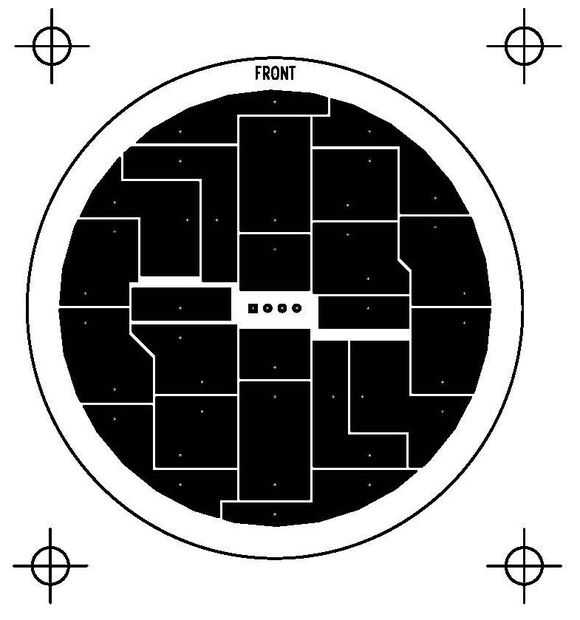

  • Nota el tamaño llevó pastillas de cobre para la disipación de calor.
  • Tenga en cuenta que todas las piezas excepción son del IC 2 driver a través del orificio.
  • Note que el IC de LM3410 tiene una almohadilla térmica en el cuerpo de la viruta sí mismo, que es fundamental para conseguir el calor lejos de la viruta.  Puede instalar unas vias de calor alrededor de la LM3410 para conducir el calor de la capa de fondo hasta la capa superior (que no se muestran en la ilustración).
