Paso 1: Selección de LED UV y esquema
![]()
![]()
![]()

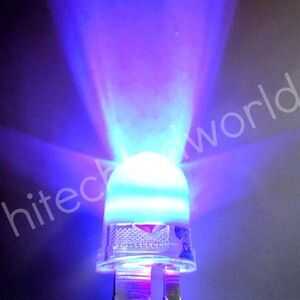

Ya que el costo de construcción bajo era una característica importante, se decidió utilizar 10 m m LED de procedente de Ebay. Para crear el rayo de luz UV, se decidió utilizar 20 piezas de un determinado LED UV. A $1 cada uno, que son bastante asequibles. Si usted fuera a utilizar un LED que sólo contenía un solo LED emisor, necesita 100 LED para igualar la potencia de los módulos de 10 m m LED ya que cada módulo de LED de 10mm contiene 5 emisores de UV.
http://www.eBay.com/ITM/10P-Hipower-0-5W-5-chip-10mm-UV-LED-Lamp-Light-Bulb-8lm-/370374929927?PT=LH_DefaultDomain_0&hash=item563c10ee07
Estos LED de pretender tener las siguientes especificaciones:
- LEDs Ultravioleta con una longitud de onda de 400 nm en 410nm
- 5 controladores de LED por módulo de LED de 10 mm
- 40, 000mcd (0.5W) cada módulo de 10 mm de salida
- 3,6 voltios @ 100mA
- Un patrón de haz apretado agradable 45 grados significa óptica externa o concentradores que no se requiere

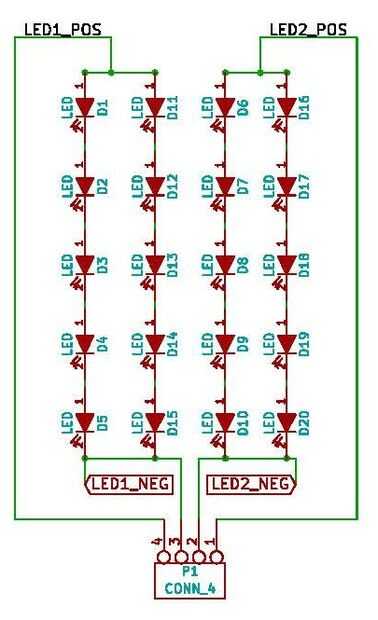

El circuito fue diseñado en KiCAD, un impresionante programa gratuito.
Mi discusión de circuito para los bloques funcionales puede encontrarse en la anotación de JPG.
