Aguijón del escorpión - alta potencia UV LED linterna (6 / 15 paso)

Paso 6: Grabar el PCB

Ahora, vamos a eliminar el cobre no deseado para hacer de nuestro PCB.  Usar el ácido etch método HCl/H2O2, pero estos productos químicos son muy fuertes.  Mayoría de la gente uso FECLAS, pero no tengo la paciencia para ella, y es desordenado.  Algunas personas dicen que ácido clorhídrico/H2O2 es más respetuoso con el medio ambiente desechar, especialmente cuando se carga hasta el cobre.

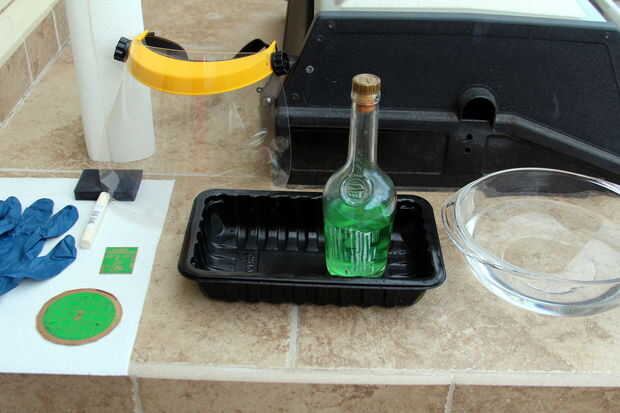

  1. Use el equipo protector adecuado.  Estos productos químicos son realmente desagradables. Yo también uso una mascarilla de respiración.
  2. Grabado de placa en grabador

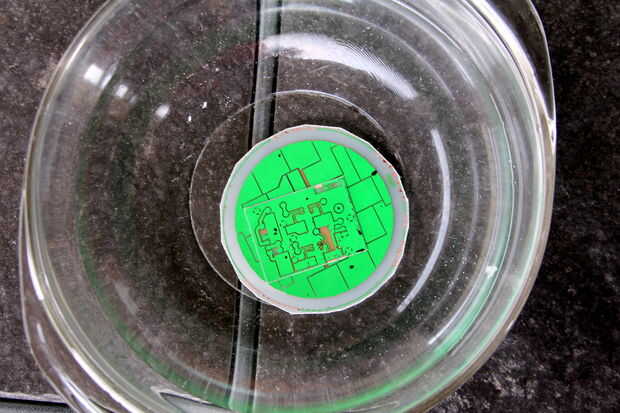

  3. Dejar grabado el proceso en un recipiente de agua
  4. Tomar el PCB LED redondo hasta la dimensión final.  Usé una sierra mojada.   No secar la arena o material de archivo de circuitos porque el polvo de fibra de vidrio de la PCB se meta en sus pulmones y es malo para su salud
  5. Taladre los agujeros en la PCB
  6. Quitar verde TRF de PCB con acetona
