Agregar Radio a un helicóptero Syma S107 IR (o cualquier otro dispositivo de IR) (3 / 5 paso)

Paso 3: Añadir un acondicionador de señal de la puerta no al receptor

Este paso es toda explicación, puede saltar por delante si desea construir.

Inversión de la lógica
Es necesario invertir la lógica del receptor. Esto es porque el receptor IR fue diseñado para utilizar un fotodiodo, que bloquea la corriente cuando es pulsado por suficiente IR ligero. Por lo que la cadena es:

Con la transmisión IR

  • Tensión de señal de salida de transmisor va alta
  • Transmisor IR LED emite luz
  • Impedancia de transitor foto receptor va alta
  • Baja tensión a través del diodo de la foto en la tarjeta controladora

Con transmisión de Radio

  • Tensión de señal de salida de transmisor va alta
  • Señal de radio del transmisor va alta
  • Salida del receptor va alta
  • Va alta tensión a través del receptor de radio en

Amplificación de

También ayuda al amplificador de la señal un poco desde el receptor.

¿Cómo?

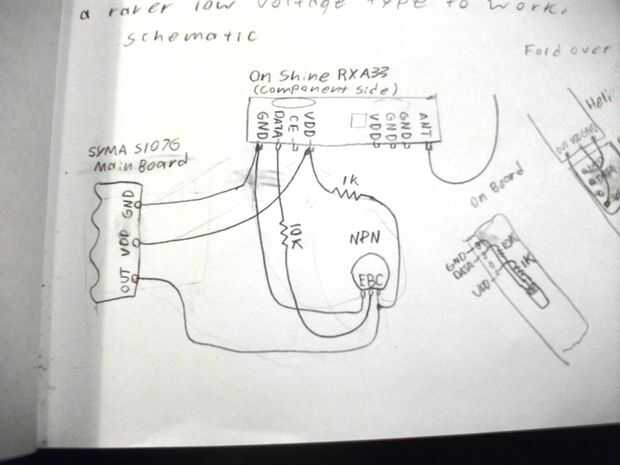

No te preocupes, todo ello con un transistor y dos resistencias. Tenemos que mantenerlo simple y claro después de todo, el helicóptero que se transporta.

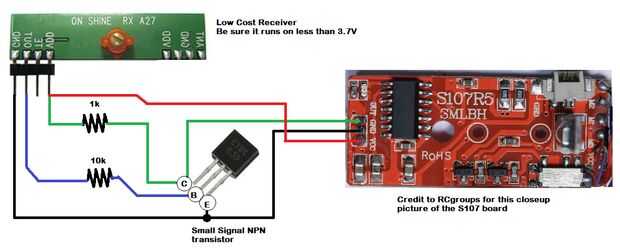

Una puerta no es más que un interruptor que corta cuando recibe una señal de alto y cuando recibe una señal baja. Configurado como un transistor de (negativo positivo negativo) muy simple de inversión amplificador un NPN lo hará solo.
