Agregar Radio a un helicóptero Syma S107 IR (o cualquier otro dispositivo de IR) (1 / 5 paso)

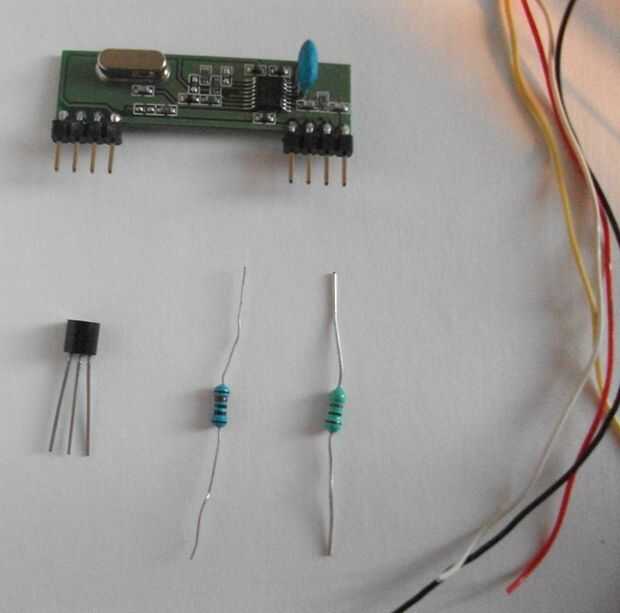

Paso 1: Conseguir las piezas

Resistencias
Para esto usé común a través de resistencias de orificio. 1k y 10 k. Usted puede variar desde un poco si tienes algo más por lado.

Transistores de
Si usted está pidiendo una solo para esto, ir con el 293904.

Funciona prácticamente cualquier transistor NPN de señal, y el tipo de paquete (el estilo de caja se construye en) es a-92. El particular usé era un BF420, pero es justo lo que tenía en mi cajón, cualquiera de los siguientes debería funcionar.

2N3904
BC337-25
BC337-40
BC547B
BC547C
BF420
PN2222A
STPSA42

Receptores que funcionan

Asegúrese de que elegir un receptor que puede operar en el voltaje de la batería de tu helicóptero. La mayoría de estas baterías son 3.7V de polímero de litio. Confiablemente poner hacia fuera un poco menos de eso (3, 4V o menos). y la mayoría de estos receptores son 5V. A veces usted puede conseguir lejos con bajo accionar un dispositivo, pero con estos receptores no he encontrado sea el caso.

De Amazonas muestra la tensión como 2.5-5V para envío gratis $5

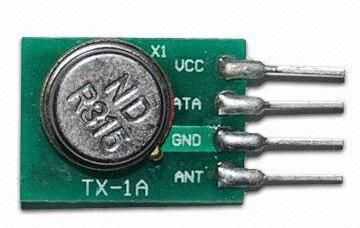

T
es un conjunto, pero se puede utilizar el transmisor con la anterior y tiene un repuesto, es envío gratis $1,20

Dependiendo de lo que encuentra, podría pedir unos cuantos diferentes para tratar de probarlo en un protoboard.
