Paso 2: Modificar el transmisor
Plano de tierra
- Siga el plomo de la batería negro en la parte delantera, debe ser capaz de aprovechar que sale en la parte posterior
- El plano de tierra es generalmente el avión grande que llena la mayor parte de la Junta
De la fuente
- Como la tierra, busque donde entra el cable rojo.
Señal de salida

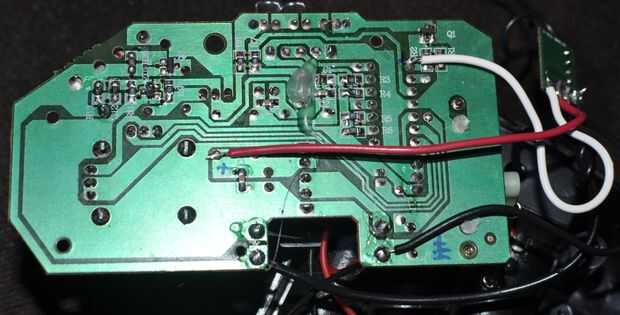

Aquí es difícil. No quiero tenerlo apagado el rastro conectado directamente con el diodo. Mira los pines desde el chip en la parte delantera. Uno de ellos tendrá un camino a los transmisores IR LED en la parte superior del control remoto. Probablemente va a través de un pequeño capacitor y un transistor. (Ver foto para más información sobre esto). Si tienes el exacto mismo controlador que hago, es el pin en la parte superior derecha cuando se mira en la parte posterior del controlador.
Antena

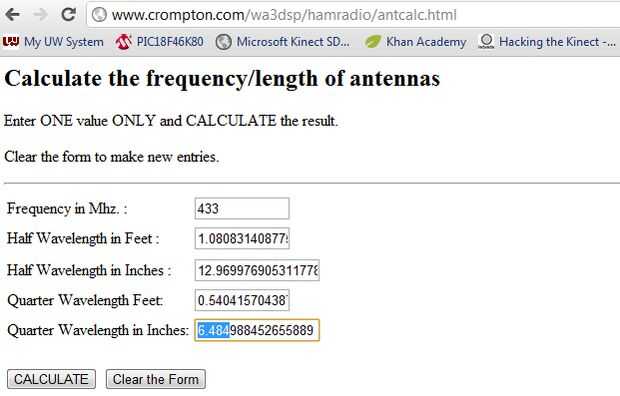

Para esto utilicé un trozo de sólido gancho encima del alambre porque es rígido. Algún hilo grueso funcionaría bien. Para obtener mejores resultados la longitud debe resonar con la frecuencia de la señal. Usted puede encontrar las ecuaciones para esto en la wikipedia, pero sólo usé la página web en la siguiente imagen. Para 433 MHz, la longitud de 1/4 es de 6,48 pulgadas.
Modificación

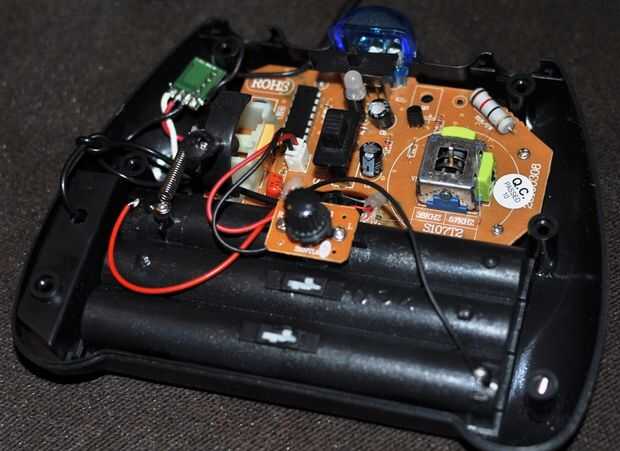

Una vez que has encontrado todo esto es cuestión de conectar el transmisor a ellos. Creo que es mejor conectar los cables a la unidad de transmisor primero, luego fije los extremos a los puntos en el controlador. Si su transmisor tiene las piernas puede solo propagación ellos hacia fuera, espiral envolver alrededor de ellos en la soldadura y ponen alguna cinta aislante entre ellos para la buena medida, vea la página siguiente para más información sobre el plomo envoltura técnica. Si tiene agujeros, como mina, simplemente retuerza los extremos pelados del cable, empujar a través y soldadura. No hacer el alambre desnudo mucho tiempo, no quieres un cortocircuito contra cualquier cosa.
En el lado del controlador de cosas ayuda si muy estaño los cables con una tira grande de soldadura en primer lugar. Si usted tiene un punto de donde proviene un plomo, soldadura a eso. Si no, use una navaja o un archivo para limpiar algunas de las máscaras verdes y estañar con soldadura, luego conecte el cable de su ahí.
El voltaje positivo de la controladora que PCB va a VDD en el módulo transmisor, puede ser etiquetados como VDD, + V, + 5V, POW dependiendo del modelo
Tierra puede ser etiquetados como GND, -V, VCC o el símbolo de la tierra, que parece una antena al revés
La señal de entrada puede decir los datos, o entrada. Si hay una etiqueta TE no es.
